Cómo diseñar e instalar eficientemente el sistema de montaje fotovoltaico del techo: una guía completa

Tipos principales de techo PV sistemetroa de montaje

El Sistema de montaje fotovoltaico del techo es un componente clave del sistema de generación de energía fotovoltaica, y realiza la importante tarea de fijar firmemente los módulos fotovoltaicos en el techo. Con el desarrollo de la tecnología fotovoltaica y el aumento de la demanda, los tipos de sistemas de soporte fotovoltaico del techo se están volviendo cada vez más diversos. Al elegir un sistema de soporte fotovoltaico adecuado, se debe considerar la estructura, el material, el número de paneles fotovoltaicos y los factores ambientales del techo. Los siguientes son varios tipos principales de sistemas de montaje fotovoltaico del techo.

1. Sistema de soporte fijo

El sistema de soporte fijo es el tipo más común de soporte fotovoltaico del techo. Su característica es que una vez que se instale el soporte, el ángulo no se ajustará con el tiempo. El sistema de soporte fijo suele ser adecuado para techos que no están bloqueados y tienen suficiente luz solar directa. El sistema tiene una estructura simple, bajo costo y es fácil de instalar, adecuado para la mayoría de los edificios residenciales y comerciales.

La ventaja del sistema de soporte fijo es su rentabilidad, que puede proporcionar a los usuarios un rendimiento estable de generación de energía. Como no se requiere un mecanismo de mudanza, el mantenimiento es simple y la confiabilidad es alta. El soporte fijo generalmente forma un ángulo con la superficie del techo en un ángulo pequeño, lo que puede absorber efectivamente la luz solar y garantizar una alta eficiencia de generación de energía. Para áreas con buenas condiciones de iluminación y bajo viento, el sistema de apoyo fijo es una opción económica y eficiente.

2. Sistema de soporte ajustable

En comparación con el sistema de soporte fijo, el sistema de soporte ajustable tiene una mayor flexibilidad. Su característica principal es que el ángulo de inclinación de los módulos fotovoltaicos se puede ajustar de acuerdo con los cambios estacionales o diferentes ángulos de sol. Este tipo de sistema de soporte suele ser adecuado para techos con condiciones de iluminación complejas y necesita optimizar la eficiencia de la generación de energía.

El sistema de soporte ajustable se puede dividir en dos tipos: ajuste manual y ajuste automático. El tipo de ajuste manual requiere que el usuario ajuste manualmente el ángulo del soporte de acuerdo con los cambios estacionales y climáticos; mientras que el tipo de ajuste automático ajusta automáticamente el ángulo a través de un dispositivo mecánico para maximizar la eficiencia de generación de energía. La ventaja de los soportes ajustables es que pueden maximizar el rendimiento de la generación de energía de los módulos fotovoltaicos de acuerdo con las condiciones reales, especialmente adecuadas para áreas donde los ángulos deben optimizarse. Sin embargo, el costo de instalación del sistema de ajuste automático es alto y puede requerir más mantenimiento y gestión.

3. Sistema de soporte ligero

Los sistemas de soporte liviano generalmente usan materiales livianos de metal o plástico y son adecuados para estructuras livianas o techos relativamente débiles. Este sistema de soporte es particularmente adecuado para edificios con baja capacidad de carga estructural. Al usar soportes livianos, la carga en el techo se puede reducir efectivamente y se puede evitar la presión sobre el techo causada por soportes con sobrepeso.

Las ventajas de este sistema son la instalación rápida, el bajo costo y es muy adecuado para la renovación o expansión posterior. La desventaja de los sistemas de montaje livianos es que pueden no ser tan estables como los sistemas de montaje de alta resistencia, por lo que se debe considerar especial a factores ambientales como cargas de viento y lluvia y nieve. Los sistemas de montaje livianos son una opción ideal para edificios con techos ligeros o estructuras complejas.

4. Sistema de montaje flotante

El sistema de montaje flotante es un tipo especial de sistema de montaje, que generalmente se usa para techos planos o techos planos. A diferencia de los sistemas de montaje tradicionales, los sistemas de montaje flotantes no fijan directamente módulos fotovoltaicos en el techo a través de métodos de fijación tradicionales, sino que estabilizan el montaje en el techo agregando peso o presión presionando, y generalmente no requieren perforar el techo.

La ventaja del sistema de montaje flotante es que no daña la integridad del techo, que es particularmente adecuada para edificios que no quieren hacer cambios importantes en la estructura del techo. Además, el sistema de montaje flotante es altamente adaptable y puede responder de manera flexible a diferentes características de la superficie del techo, especialmente para edificios de alquiler o edificios que no tienen cambios a largo plazo. Sin embargo, dado que los sistemas de montaje flotante no tienen fijaciones, se debe prestar especial atención a los problemas de carga de viento durante la instalación en áreas con vientos fuertes.

5. Sistema de soporte de tipo pista

El sistema de soporte de tipo de pista lleva principalmente múltiples módulos fotovoltaicos a través de una pista larga. Este sistema puede mover paneles fotovoltaicos en la pista para el ajuste y la optimización del ángulo. El sistema de soporte de tipo de pista es adecuado para edificios con gran espacio en el techo y necesita ajustar el ángulo de los paneles fotovoltaicos. El diseño del soporte de tipo pista permite que los paneles fotovoltaicos se deslicen horizontalmente, ajustando así la dirección y el ángulo de los componentes, mejorando aún más la eficiencia general de generación de energía del sistema.

La ventaja del soporte de tipo de pista es que puede lograr un ajuste de componentes más flexible para adaptarse a la estructura y las condiciones ambientales de diferentes techos. Sin embargo, la instalación y el mantenimiento del soporte de tipo de pista son relativamente complicados y costosos. Por lo tanto, este tipo de sistema es más adecuado para proyectos comerciales o industriales a gran escala, y no es adecuado para instalaciones fotovoltaicas domésticas a pequeña escala.

6. Sistema de soporte plegable

El sistema de soporte plegable es un sistema de soporte innovador que se puede plegar o desplegar según las necesidades. El soporte plegable no solo ahorra espacio, sino que también se puede ajustar de acuerdo con las condiciones reales para adaptarse a diferentes ángulos de luz. Generalmente es adecuado para lugares donde el ángulo debe ajustarse de acuerdo con diferentes estaciones, especialmente para áreas con grandes diferencias de luz en invierno o verano.

La mayor ventaja del sistema de soporte plegable es su flexibilidad, que puede ajustar efectivamente el ángulo del panel fotovoltaico en diferentes períodos de tiempo para adaptarse a diferentes condiciones de sol. Debido a su diseño plegable, el soporte plegable tiene una buena utilización del espacio y es adecuado para la instalación del techo con espacio limitado. La desventaja es que requiere ciertas operaciones manuales durante la instalación y el ajuste, que es menos conveniente que el sistema de ajuste automático.

7. Sistema de soporte fotovoltaico de alta densidad

El sistema de soporte fotovoltaico de alta densidad es un sistema fotovoltaico en la azotea adecuado para una alta demanda de energía. Optimiza el diseño del soporte, reduce la brecha entre los módulos fotovoltaicos y utiliza el espacio del techo. El sistema es adecuado para aplicaciones comerciales e industriales que requieren una generación de energía eficiente.

La ventaja de los soportes de alta densidad es que usan el espacio de manera eficiente, son adecuadas para situaciones en las que el área del techo es limitada y puede aumentar la capacidad de generación de energía por unidad de área. Sin embargo, debido al diseño apretado, se requiere más atención durante el mantenimiento, especialmente en la limpieza e inspección, y puede haber algunas dificultades operativas.

Cómo juzgar si el techo es adecuado para instalar un Sistema de montaje fotovoltaico

A medida que aumenta la demanda global de energía renovable, los sistemas de generación de energía fotovoltaica en la azotea se han convertido gradualmente en una forma importante para que los hogares y las empresas usen energía solar. Antes de instalar un sistema de montaje fotovoltaico, es un paso crucial juzgar si el techo es adecuado para instalar un sistema de montaje fotovoltaico. Los diferentes tipos de techos difieren en términos de capacidad de carga, estabilidad estructural, ángulos y espacio, por lo que se requiere una evaluación detallada.

1. Estructura del techo y capacidad de carga

En primer lugar, la estructura y la capacidad de carga del techo son los factores más básicos para determinar si es adecuado para instalar un sistema de montaje fotovoltaico. El sistema de soporte fotovoltaico en sí tiene un cierto peso, especialmente cuando se instala múltiples módulos fotovoltaicos, el techo debe tener suficiente capacidad de carga para soportar el peso del soporte y módulos fotovoltaicos. En términos generales, el tipo estructural del techo determina su capacidad de carga.

Las estructuras comunes del techo incluyen techos de madera, techos de concreto, techos de metal y techos de azulejos. La capacidad de carga de los diferentes materiales y estructuras del techo varía mucho, por lo que antes de instalar un sistema de soporte fotovoltaico, la capacidad de carga del techo debe evaluarse en detalle. Para techos de madera o techos de baldosas, si la capacidad de carga es insuficiente, se puede requerir refuerzo antes de la instalación. Para los techos de concreto, la capacidad de carga suele ser fuerte, pero también es necesario verificar si hay grietas u otros daños en la superficie del techo.

Además, la vida útil del diseño y la vida útil del techo también deben considerarse. Si el techo está cerca del final de su vida útil, es posible que deba ser reemplazado o reparado, de lo contrario, el problema de envejecimiento del techo puede causar la inestabilidad del sistema de soporte después de instalar el sistema de soporte fotovoltaico.

2. La pendiente y el ángulo del techo

La pendiente y el ángulo del techo son cruciales para la instalación de soportes fotovoltaicos. El diseño del sistema de soporte fotovoltaico generalmente ajusta el ángulo de inclinación del módulo fotovoltaico de acuerdo con la pendiente y el ángulo del techo para garantizar que el módulo pueda recibir la luz solar en la mayor medida. Cuanto mayor sea la pendiente del techo, más diverso será el rango de ajuste y los métodos de instalación del sistema de soporte.

En términos generales, el ángulo de instalación óptimo del sistema fotovoltaico suele ser entre 15 grados y 40 grados, y el ángulo específico se determinará de acuerdo con la ubicación geográfica y la radiación solar. Si la pendiente del techo es demasiado pequeña o demasiado grande, puede ser necesario usar un soporte de ajuste de ángulo para ajustar el ángulo de instalación del panel fotovoltaico. Además, un techo que es demasiado plano o inclinado puede causar una estabilidad insuficiente del soporte, por lo que se requiere refuerzo estructural de acuerdo con las condiciones reales.

Para algunos techos planos, el ángulo de instalación del sistema de soporte se puede ajustar ajustando el ángulo del soporte para lograr el ángulo de iluminación óptimo, mientras que para los techos inclinados, el método de instalación del soporte se puede determinar de acuerdo con la pendiente del techo. En resumen, la pendiente y el ángulo del techo afectan directamente la eficiencia de generación de energía del panel fotovoltaico, por lo que se requiere una evaluación detallada antes de la instalación en función de la situación real.

3. Orientación y sombreado del techo

La orientación del techo es uno de los factores clave que afectan la eficiencia de la generación de energía fotovoltaica. La mejor orientación para los módulos fotovoltaicos es el sur, porque el Sur puede recibir la mayor luz solar, especialmente en el hemisferio norte. Los techos orientados al sur pueden obtener más radiación solar, mejorando así la eficiencia general del sistema de generación de energía fotovoltaica. Para los techos orientados al este o orientados al oeste, aunque la eficiencia de generación de energía es ligeramente menor, aún se pueden instalar y obtener una cierta cantidad de generación de energía.

Además de la orientación, el sombreado también es una consideración importante. Los árboles, edificios, cables y otras obstrucciones circundantes pueden afectar el área de irradiación del módulo fotovoltaico, afectando así la eficiencia de la generación de energía. Por lo tanto, al juzgar si el techo es adecuado para instalar un sistema de soporte fotovoltaico, es necesario considerar si hay obstrucciones en el entorno circundante y asegurarse de que el sistema fotovoltaico pueda recibir la mayor cantidad de luz solar posible en condiciones de todo clima. Si hay muchas obstrucciones, puede considerar reducir el sombreado podando árboles o ajustando el diseño del sistema de soporte.

4. Condición y material de la superficie del techo

La condición de la superficie y el material del techo también son factores clave que afectan la instalación del sistema de soporte fotovoltaico. Los diferentes materiales del techo afectarán el método de instalación y la firmeza del sistema de soporte. Los materiales comunes del techo incluyen baldosas, láminas de metal, baldosas de asfalto y concreto. Cada material tiene diferentes características y requiere diferentes métodos de instalación de soporte.

Para los techos de baldosas, es necesario evitar dañar la capa impermeable del techo al instalar el soporte fotovoltaico, por lo que puede elegir un sistema de soporte que no penetre en el techo, como un soporte pesado o un soporte de abrazadera. Para los techos de metal, el soporte se puede fijar por perforación, por lo que la instalación es relativamente simple. Los techos de concreto generalmente usan pernos de expansión o anclajes químicos para fijar el soporte, pero es necesario confirmar si la estructura del techo puede soportar el peso del sistema de soporte.

Además, la planitud de la superficie del techo también debe evaluarse. Si hay grietas, ondulaciones o problemas de envejecimiento en la superficie del techo, esto puede afectar la estabilidad y la vida útil a largo plazo del sistema de soporte. Por lo tanto, antes de la instalación, la superficie del techo debe inspeccionarse para garantizar que no haya áreas rotas o desiguales. Si se encuentra que el techo está gravemente dañado, es posible que deba repararse antes de considerar instalar el sistema fotovoltaico.

5. Mantenimiento y seguridad del techo

El mantenimiento y la seguridad del techo es uno de los factores que deben considerarse al instalar un sistema de soporte fotovoltaico. El sistema de soporte fotovoltaico debe instalarse firmemente, por lo que debe garantizarse la estabilidad y confiabilidad del techo. Si hay problemas estructurales con el techo, como el hundimiento del techo, el agrietamiento o la fuga, deben repararse antes de instalar el sistema de montaje fotovoltaico.

Además, la seguridad del techo también debe ser evaluada. Durante el proceso de instalación, los trabajadores de la construcción deben garantizar la seguridad del techo para evitar accidentes de seguridad causados ​​por una operación inadecuada. Al instalar el sistema de soporte fotovoltaico, es necesario asegurarse de que el techo pueda soportar el peso del equipo de instalación y los trabajadores de la construcción, por lo que se requiere una evaluación detallada del techo para garantizar la seguridad durante el proceso de construcción.

Cómo elegir lo apropiado Sistema de montaje fotovoltaico Según el material del techo

El sistema de montaje fotovoltaico es la parte central del sistema de generación de energía fotovoltaica. Su función principal es arreglar los módulos fotovoltaicos en el techo y garantizar su estabilidad y seguridad. La elección de los materiales del techo afecta directamente el método de diseño e instalación del sistema de montaje fotovoltaico. Los diferentes tipos de materiales del techo tienen diferentes características. Por lo tanto, al seleccionar los soportes fotovoltaicos, los factores como la estructura del techo, la capacidad de carga, la resistencia al viento y si es fácil de perforar debe considerarse de manera integral.

1. Techo de tejas de asfalto

Los techos de tejas de asfalto son comunes en edificios residenciales y tienen las ventajas de un buen rendimiento impermeable, construcción simple y bajo costo. Sin embargo, los techos de tejas de asfalto son relativamente delgados y tienen una capacidad de soporte estructural limitada. Por lo tanto, al seleccionar un sistema de montaje fotovoltaico, se debe prestar atención especial a la coincidencia de la capacidad de carga. Debido a que el material de tejas de asfalto es suave, la perforación directa puede causar daños a la capa impermeable y afectar el sellado del techo.

Para los techos de tejas de asfalto, generalmente se seleccionan los sistemas de soporte no operados, o se utilizan tipos de soporte con menos penetración. Estos soportes se pueden instalar mediante métodos especiales de soporte de peso o sujeción sin penetrar el techo para evitar dañar la capa impermeable. Los soportes flotantes y los soportes de peso suelen ser mejores opciones. Este tipo de soporte es fácil de instalar y no dañará la estructura del techo. Es adecuado para techos con cargas más ligeras.

2. Techo de metal

Los materiales del techo de metal incluyen placas de acero, placas de aluminio, etc. Sus principales ventajas son de alta resistencia, buena durabilidad, resistencia del viento fuerte y buena impermeabilidad. La estructura del techo de los techos de metal suele ser fuerte y puede soportar grandes cargas. Por lo tanto, para los techos de metal, puede elegir un sistema de soporte fotovoltaico fijo, que está directamente atornillado al techo, y el proceso de instalación es relativamente simple.

Al elegir un soporte fotovoltaico para un techo de metal, debe considerar el tipo y el grosor del material de metal. Para los techos de metal más gruesos, el sistema de soporte se puede fijar directamente al techo golpeando; Para los techos de metal más delgados, debe elegir un sistema de soporte con soporte ajustable para evitar una presión excesiva en el techo. Además, el uso de sistemas de soporte metálico anticorrosión puede aumentar efectivamente la vida útil de los soportes fotovoltaicos, especialmente en áreas con entornos relativamente húmedos como la playa.

3. Techo plano

La característica de los techos planos es que no hay inclinación, y la instalación de módulos fotovoltaicos requiere el sistema de soporte para ajustar el ángulo de los paneles fotovoltaicos. Los techos planos son comunes en edificios comerciales y plantas industriales. Por lo general, están hechos de materiales de concreto de concreto o reforzados y tienen una fuerte capacidad de carga. En este caso, se puede utilizar una variedad de sistemas de soporte, incluidos soportes fijos, soportes ajustables y soportes flotantes.

Dado que los techos planos suelen ser grandes en el área y no tienen ángulo de inclinación, al elegir un sistema de soporte, es necesario realizar ajustes de ángulo razonables de acuerdo con la ubicación de instalación específica y las condiciones de iluminación. Si las condiciones de iluminación son relativamente fijas, se puede seleccionar un soporte fijo; Si el ángulo de iluminación varía mucho con las estaciones, se puede seleccionar un soporte ajustable, o incluso se puede usar un sistema de soporte con pistas para ajustar el ángulo del módulo fotovoltaico en diferentes momentos. Además, dado que la estructura del techo plano generalmente tiene una fuerte capacidad de soporte, se puede seleccionar un sistema de soporte más pesado, como un soporte de lastre, para garantizar la estabilidad del sistema.

4. Techo de concreto

Los techos de concreto se usan ampliamente en edificios de gran altura y edificios comerciales. Son muy fuertes y duraderos, y tienen una fuerte resistencia al viento y una capacidad de carga. Para los techos de concreto, se pueden seleccionar varios tipos de sistemas de soporte, especialmente soportes de servicio pesado que pueden soportar cargas grandes. Los requisitos de los techos de concreto para soportes se reflejan principalmente en el método de fijación. En general, se utiliza un sistema de soporte perforado, es decir, el soporte se fija directamente al techo al perforar agujeros para garantizar la estabilidad del módulo fotovoltaico.

Al seleccionar un soporte, es necesario asegurarse de que el material del soporte tenga una fuerte resistencia a la corrosión, porque la humedad del techo de concreto es alta, lo cual es fácil de causar problemas de corrosión del soporte metálico. Por lo tanto, el acero inoxidable o los soportes de metal tratados con anticorrosión son más adecuados. Además, al instalar soportes en techos de concreto, la planitud de la superficie del techo también debe considerarse para evitar dificultades de instalación causadas por la desigualidad del soporte y la superficie del techo.

5. Techos de madera

Los techos de madera generalmente se usan en algunas casas tradicionales o en algunos edificios con valor histórico. Su estructura es ligera y hermosa, pero su capacidad de carga es relativamente débil. Por lo tanto, la selección de soportes fotovoltaicos para techos de madera requiere un cuidado especial para evitar dañar la estructura del techo o causar el envejecimiento y la descomposición de la madera. Para proteger el techo de madera, se debe evitar la perforación directa en el techo.

Para los techos de madera, los tipos de soporte comúnmente utilizados son los sistemas de soporte flotante o los sistemas de soporte no operados. El sistema de soporte flotante puede fijar de manera estable el soporte en el techo agregando peso o presionando peso, sin penetrar la superficie del techo, y puede proteger la madera de la humedad y el daño. Además, también puede elegir un soporte con menos penetración, como una combinación de tornillos de autocomprobación y materiales de sellado para reducir el impacto en la superficie del techo.

6. techos de baldosas

Los techos de baldosas son un tipo de techo tradicional común adecuado para la mayoría de los climas. Los techos de baldosas son estructuralmente fuertes, pero su superficie es desigual, por lo que es necesario elegir un soporte fotovoltaico que pueda adaptarse a las irregularidades de la superficie del mosaico. El principal problema con los techos de baldosas es cómo arreglar el soporte de manera efectiva sin dañar los mosaicos.

Para los techos de baldosas, generalmente se usan soportes de abrazadera o soportes pesados. Estos soportes montan los módulos fotovoltaicos en el techo al sujetar o ponderar sin perforar las baldosas. El sistema de soporte de la abrazadera puede evitar dañar la superficie del techo y garantizar la estabilidad del soporte. Además, la instalación de techos de baldosas también requiere atención al sellado para evitar la penetración de la humedad.

Requisitos de diseño para el techo PV sistema de montaje

Como componente clave del sistema de generación de energía solar fotovoltaica, el Sistema de montaje fotovoltaico del techo Lleva la importante responsabilidad de arreglar los módulos fotovoltaicos en el techo. El diseño del sistema de soporte no solo debe considerar la estabilidad y la seguridad de los módulos, sino también garantizar su confiabilidad y eficiencia a largo plazo. Los requisitos de diseño del sistema de soporte fotovoltaico en la azotea implican muchos aspectos, incluyendo análisis de carga, estabilidad estructural, diseño de resistencia al viento y nieve, rendimiento impermeable, conveniencia de instalación, etc.

1. Capacidad de carga y análisis de carga

El sistema de soporte fotovoltaico en la azotea debe poder resistir el peso de los módulos fotovoltaicos mismos y las cargas ambientales externas (como cargas de viento, cargas de nieve, etc.). Durante el diseño, se requiere un análisis detallado de la capacidad de carga del techo para garantizar que el sistema de soporte no se sobrecargue. Al diseñar el soporte, el cálculo de la carga debe llevarse a cabo de acuerdo con factores como el tipo de techo, el material de soporte y el peso de los módulos fotovoltaicos para garantizar la estabilidad del sistema.

El análisis de carga debe considerar cargas estáticas y cargas dinámicas. Las cargas estáticas incluyen el peso de los módulos fotovoltaicos, mientras que las cargas dinámicas provienen principalmente de factores como el viento, la presión de la miocarrilla y los terremotos. La carga del viento es un factor importante que afecta la estabilidad del sistema de soporte fotovoltaico del techo, especialmente en lugares con alta velocidad del viento o viento fuerte en el área. El diseño del soporte debe tener en cuenta la influencia de la presión del viento y llevar a cabo el refuerzo necesario en el diseño.

2. Estabilidad estructural y resistencia al viento

El sistema de soporte fotovoltaico del techo debe tener una estabilidad estructural suficiente para resistir varias fuerzas externas en condiciones climáticas severas, especialmente vientos fuertes. El diseño del sistema de soporte debe considerar la conexión entre el soporte y el módulo fotovoltaico y el techo, así como la resistencia y la dureza del material. La carga del viento es un factor clave en el diseño, especialmente en algunas áreas con fuertes vientos. El sistema de soporte fotovoltaico debe garantizar una resistencia del viento suficiente para evitar que el soporte se caiga o el módulo fotovoltaico se dañe en un clima ventoso.

El diseño de resistencia al viento del soporte debe seguir ciertas especificaciones, teniendo en cuenta la velocidad del viento, la presión del viento y la orientación del techo en diferentes regiones, y seleccionando el material y la estructura del soporte apropiados. Las estructuras de soporte comunes, como los soportes de una sola columna y los soportes de doble columna, deben diseñarse de acuerdo con la situación real del techo para garantizar que el sistema de soporte pueda mantener una buena estabilidad bajo la acción de la carga del viento.

3. Anticorrosión y resistencia a la intemperie

Dado que el sistema de soporte fotovoltaico en la azotea debe expuesto al entorno externo durante mucho tiempo, la resistencia a la corrosión y la resistencia a la intemperie de sus materiales son cruciales. Especialmente en áreas con humedad, pulverización de sal y contaminación fuerte, la resistencia a la corrosión del sistema de soporte debe cumplir con ciertos estándares. Los materiales de soporte comunes como la aleación de aluminio, el acero inoxidable y el acero galvanizado tienen una buena resistencia a la corrosión.

Al diseñar, el tratamiento superficial del soporte también debe tener en cuenta los factores ambientales. Por ejemplo, se deben seleccionar materiales con resistencia a la corrosión por pulverización en sales en áreas costeras, mientras que en áreas con más lluvia, se debe prestar atención especial al diseño anti-riegue. Los conectores, pernos y otras partes del soporte también deben considerarse para el tratamiento anticorrosión para extender la vida útil del soporte y garantizar la estabilidad durante el uso a largo plazo.

4. Diseño impermeable

El diseño del sistema de soporte fotovoltaico en la azotea debe garantizar que la capa impermeable del techo no esté dañada para evitar riesgos innecesarios de fuga en el techo durante la instalación. Especialmente en los techos tradicionales de baldosas y los techos de baldosas de asfalto, el soporte debe instalarse de una manera que evite daños al techo, y el soporte penetrante debe reforzarse con materiales de sellado profesionales para garantizar el rendimiento impermeable del techo.

El sistema de soporte no penetrante es una dirección importante en el diseño impermeable. Este sistema de soporte instala firmemente los módulos fotovoltaicos en el techo ponderando o sujetando sin penetrar en la superficie del techo, evitando daños a la capa impermeable del techo. El sistema de soporte flotante también es una opción adecuada para techos con altos requisitos impermeables. Puede evitar dejar agujeros en el techo, manteniendo así la integridad y la impermeabilidad del techo.

5. Conveniencia de instalación y mantenimiento

El diseño del sistema de soporte fotovoltaico del techo también debe tener en cuenta la conveniencia de la instalación y las necesidades de mantenimiento posteriores. La instalación del sistema de soporte debe simplificarse tanto como sea posible para reducir el tiempo de instalación y la intensidad de la mano de obra y reducir los costos de instalación. Al diseñar, los componentes del soporte deben ser fáciles de transportar, transportar y ensamblar, reduciendo las operaciones tediosas durante el procesamiento y la construcción en el sitio.

Además, el sistema de soporte también debe ser fácil de mantener e inspeccionar en el futuro. Durante el uso a largo plazo, los módulos fotovoltaicos pueden afectar la eficiencia de la generación de energía debido al polvo y la suciedad, por lo que el sistema de soporte debe dejar suficiente espacio para que el personal limpie, inspeccione y mantenga. Al diseñar, se debe considerar el espacio entre los soportes para garantizar que haya suficiente espacio para la limpieza y el mantenimiento de módulos fotovoltaicos después de la instalación.

6. Compatibilidad del sistema

El diseño del sistema de soporte fotovoltaico también debe considerar la compatibilidad con módulos fotovoltaicos. Los módulos fotovoltaicos de diferentes marcas y modelos varían en tamaño, peso, etc., por lo que el sistema de soporte debe tener un cierto grado de adaptabilidad para respaldar varios tipos de módulos fotovoltaicos. Al mismo tiempo, el método de conexión del soporte debe garantizar una conexión confiable con el módulo PV para evitar aflojar o desplazarse del módulo debido a la falta de coincidencia entre el soporte y el módulo.

Para los sistemas de generación de energía fotovoltaica a gran escala, el diseño del sistema de soporte también debe considerar la coordinación con otros componentes, como inversores, cables y sistemas de monitoreo para garantizar el funcionamiento eficiente de todo el sistema de generación de energía fotovoltaica. En proyectos a gran escala, el diseño del sistema de soporte debe tener en cuenta la integración y la modularidad para facilitar la expansión y actualizaciones posteriores.

¿Cómo garantiza el soporte fotovoltaico del techo la estabilidad y la seguridad de los paneles fotovoltaicos?

El sistema de soporte fotovoltaico del techo es una parte indispensable del sistema de generación de energía fotovoltaica. Lleva la tarea de arreglar los paneles fotovoltaicos de manera segura y estable en el techo. El soporte fotovoltaico no solo debe garantizar la fijación de los componentes fotovoltaicos, sino también efectivamente tratar factores ambientales externos como el viento, la lluvia y la nieve para garantizar la seguridad a largo plazo y el funcionamiento estable del sistema. El diseño e instalación del sistema de soporte afectan directamente la estabilidad y la seguridad de los paneles fotovoltaicos.

1. Fortalecer la conexión entre el soporte y el techo

El diseño del sistema de soporte fotovoltaico del techo primero debe garantizar que haya una conexión confiable entre el soporte y el techo. Ya sea un soporte fijo, un soporte ajustable o un soporte flotante, la firmeza y la estabilidad de la conexión afectan directamente la seguridad de los componentes fotovoltaicos. Por lo general, hay dos formas de conectar el sistema de soporte al techo: perforado y no pertenecido. El soporte perforado se fija en el techo por pernos. Este método es adecuado para techos con materiales sólidos como techos de metal y techos de concreto; Mientras que el soporte no operado se instala ponderando o sujeción, que es adecuada para techos como azulejos de asfalto y azulejos para evitar dañar la capa impermeable del techo.

Las partes de conexión del sistema de soporte, como pernos, hebillas y placas de presión, generalmente están hechas de materiales resistentes a la corrosión, como acero inoxidable y aleación de aluminio para mejorar la resistencia de conexión entre el soporte y el techo. Bajo la acción de fuerzas externas como cargas de viento, nieve pesada o terremotos, estas piezas de conexión pueden transmitir y dispersar de manera efectiva fuerzas externas para garantizar que los paneles fotovoltaicos estén firmemente instalados en el techo, evitando los riesgos de seguridad de los paneles fotovoltaicos que se caen o cambian debido a conexiones sueltas.

2. Mejorar la resistencia al viento

El viento es uno de los principales factores que afectan la estabilidad de los sistemas de soporte fotovoltaico en la azotea, especialmente en áreas con vientos fuertes. Para garantizar la estabilidad de los paneles fotovoltaicos, el sistema de soporte debe tener suficiente resistencia al viento. Al diseñar, el sistema de soporte debe calcular la carga del viento en función de factores como el nivel del viento, la orientación del techo y la influencia de los edificios circundantes. El material y la estructura del soporte deben poder resistir el impacto de los vientos fuertes para evitar el desplazamiento o la caída cuando la velocidad del viento es alta.

El diseño de resistencia al viento del sistema de soporte incluye aumentar la resistencia al viento del soporte, diseñar razonablemente el ángulo de inclinación del soporte y fortalecer la conexión fija con el techo. En algunas áreas con vientos fuertes, las estructuras de soporte reforzadas generalmente se usan para aumentar el peso y el tamaño del soporte para mejorar la resistencia al viento del sistema. Para evitar que la flotabilidad o el empuje generado por el viento afecten los paneles fotovoltaicos, el diseño del soporte también debe considerar el diseño y el ángulo de instalación de los paneles fotovoltaicos para garantizar que puedan operar de manera estable en vientos fuertes.

3. Considere la resistencia a la carga de nieve

En áreas frías o ambientes nevados, el sistema de soporte fotovoltaico también debe tener una buena resistencia a la carga de nieve. La acumulación de nieve no solo aumenta el peso de los módulos fotovoltaicos, sino que también puede causar presión sobre el soporte, especialmente cuando el techo tiene un pequeño ángulo de inclinación, la capa de nieve es fácil de acumular, aumentando la carga en el soporte. Por lo tanto, el diseño del soporte debe tener en cuenta la presión de la acumulación de nieve y la capacidad de carga del techo.

Para mejorar la resistencia a la nieve del sistema de soporte fotovoltaico, el diseño se puede utilizar para aumentar la base del soporte, aumentar el espacio entre paréntesis, etc. para dispersar la carga de nieve para evitar una presión excesiva en un solo soporte. Al mismo tiempo, el material del soporte también debe tener suficiente durabilidad para resistir la presión de la nieve a largo plazo sin deformación o daño. Especialmente en áreas de alta latitud o áreas nevadas, el diseño de resistencia a la nieve del sistema de soporte es un factor importante para garantizar la estabilidad de los paneles fotovoltaicos.

4. Evite el movimiento y la inclinación de los paneles fotovoltaicos

La estabilidad de los soportes fotovoltaicos también debe garantizar que los paneles fotovoltaicos no se muevan ni se inclinen en ninguna dirección horizontal o vertical después de la instalación. El diseño estructural del sistema de soporte debe asegurarse de que los paneles fotovoltaicos estén firmemente fijos para evitar el viento, la vibración u otras fuerzas externas para que los paneles fotovoltaicos se aflojaran o se inclinaran. Al instalar el soporte, asegúrese de que cada punto de conexión del soporte sea firme y el método de fijación con el panel fotovoltaico sea apropiado.

Los métodos comunes de fijación del soporte incluyen sujeción, compresión y fijación de pernos, lo que puede evitar que el panel fotovoltaico se mueva bajo viento o vibración. Además, el ángulo de instalación del panel fotovoltaico también debe ajustarse razonablemente de acuerdo con las condiciones de iluminación y las condiciones climáticas de la región para reducir el impacto del entorno externo en el panel fotovoltaico y mejorar su estabilidad y eficiencia de generación de energía.

5. Prevenir cambios excesivos de temperatura

Los módulos fotovoltaicos se verán afectados por los cambios de temperatura durante el uso a largo plazo, especialmente en áreas con grandes diferencias de temperatura. Los cambios en la temperatura pueden hacer que los paneles fotovoltaicos se expandan o se contraen, lo que afecta la estabilidad de los paneles fotovoltaicos. Para evitar esta situación, el diseño del soporte fotovoltaico debe tener una cierta adaptabilidad de la temperatura y usar materiales resistentes a alta temperatura y baja temperatura para garantizar que el soporte pueda mantener su estabilidad estructural en diversas condiciones climáticas.

Al mismo tiempo, el método de instalación del sistema de soporte debe tener en cuenta los factores de expansión y contracción térmica. Por ejemplo, debe haber suficiente espacio entre el soporte y el panel fotovoltaico para permitir que el panel fotovoltaico se expanda y se contraiga ligeramente debido a los cambios de temperatura, para evitar el estrés excesivo que causa daños o caídas del panel fotovoltaico.

6. anticorrosión y durabilidad

El sistema de soporte fotovoltaico del techo debe expuesto al entorno externo durante mucho tiempo, por lo que el rendimiento anticorrosión es crucial. El material del soporte debe tener una buena resistencia a la corrosión para evitar la corrosión en entornos como la humedad y el aerosol de sal, lo que afecta la resistencia y la estabilidad del soporte. Los materiales resistentes a la corrosión comunes incluyen acero inoxidable, aleación de aluminio, acero galvanizado, etc. Estos materiales pueden extender efectivamente la vida útil del soporte y evitar la falla de la estructura del soporte debido a la corrosión.

El tratamiento superficial del sistema de soporte también juega un papel anticorrosión. Por ejemplo, el uso de pulverización, anodización y otros métodos de tratamiento puede mejorar la resistencia a la corrosión de la superficie del soporte, asegurar que el sistema de soporte siempre mantenga un buen rendimiento durante el uso a largo plazo y evitar que se afloje o caiga del panel fotovoltaico debido a la corrosión.

7. Mantenimiento y reparación

El diseño del sistema de soporte fotovoltaico no solo debe garantizar la estabilidad y la seguridad del panel fotovoltaico, sino también considerar el mantenimiento y la reparación posteriores. Durante el diseño, el sistema de soporte debe ser fácil de limpiar, inspeccionar y reparar para extender la vida útil del sistema fotovoltaico. Se debe dejar suficiente espacio entre los módulos fotovoltaicos y el soporte para facilitar al personal a operar en el mantenimiento diario y evitar el impacto del diseño de soporte irrazonable en el trabajo de mantenimiento posterior.

Al mismo tiempo, el diseño del soporte debe evitar la acumulación de polvo o agua que afecta la eficiencia de generación de energía del panel fotovoltaico. El sistema de soporte debe diseñarse en una estructura fácil de limpiar para evitar que la suciedad excesiva se acumule en la superficie del soporte o alrededor del panel fotovoltaico, lo que afecta la eficiencia operativa del sistema fotovoltaico.

Cómo conectar el PV m Sistema de la estructura del techo

El sistema de montaje fotovoltaico es una parte indispensable del sistema de generación de energía solar, que es principalmente responsable de instalar firmemente los paneles fotovoltaicos en el techo o el suelo. El método de conexión entre el sistema de soporte y la estructura del techo determina directamente la estabilidad, la seguridad y la confiabilidad a largo plazo del sistema fotovoltaico. El método de conexión correcto puede garantizar el funcionamiento estable del sistema de soporte en condiciones climáticas extremas, como el viento, la lluvia y la nieve. Los diferentes tipos de techos requieren diferentes métodos de conexión para garantizar el rendimiento de firmeza y protección del sistema de soporte.

1. Conexión entre el techo de madera y el sistema de montaje fotovoltaico

Los techos de madera generalmente están compuestos de vigas de madera y tablas de madera, y la estructura de carga es relativamente ligera. Al instalar soportes fotovoltaicos, se debe prestar especial atención al método de elección del método de conexión porque la estructura de la madera es relativamente suave y muy variable. En general, el método de conexión de los techos de madera está instalado principalmente por pernos que penetran en el techo o los soportes especiales de fijación.

Los métodos de conexión comunes incluyen lo siguiente:

Conexión de penetración: este método es fijar el soporte a las vigas de madera o tablas de madera del techo de madera golpeando agujeros y usar pernos de expansión o anclajes químicos para refuerzo. Cabe señalar que al penetrar en el techo, debe asegurarse de que la capa impermeable no se dañe. Durante la instalación, los agujeros deben estar llenos de materiales de sellado (como juntas impermeables) para evitar que el agua de lluvia penetre.

Sistema de soporte no penetrante: para algunas situaciones en las que no desea dañar la capa impermeable del techo, puede elegir un sistema de soporte no penetrante. Este sistema fija el soporte en el techo sujetando o ponderando, y no requiere agujeros de perforación en el techo, por lo que no afectará la capa impermeable. Aunque este método es más amigable con los techos de madera, se debe considerar la capacidad de carga de los techos de madera.

Al instalar soportes fotovoltaicos en techos de madera, asegúrese de que la capacidad de rodamiento de cada punto de fijación del soporte coincida con la capacidad estructural del techo de madera para evitar el aflojamiento del soporte debido a la descomposición o el envejecimiento de la madera.

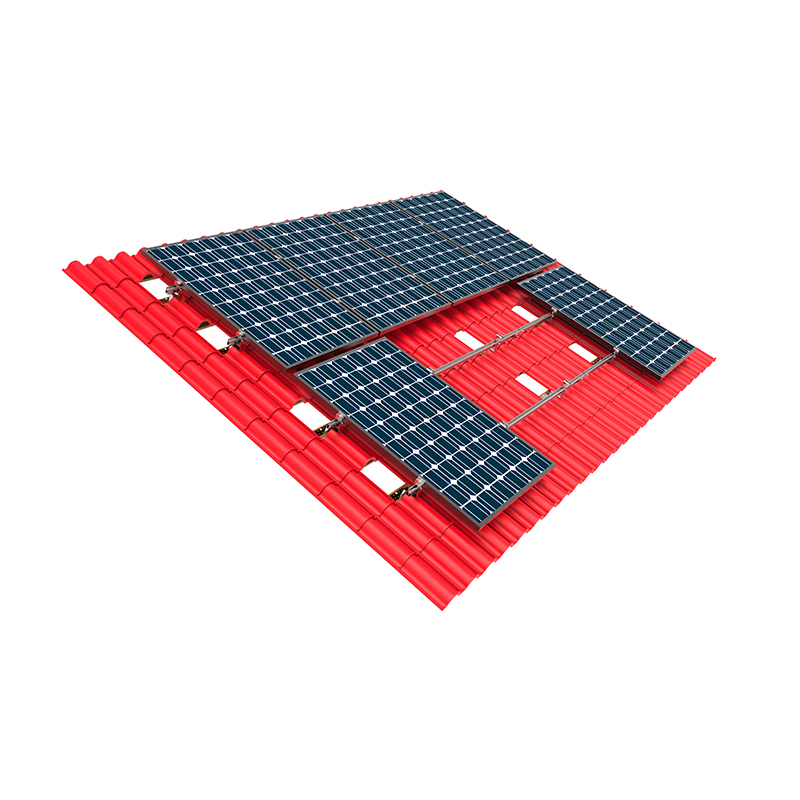

2. Conexión entre el techo de mosaico y el sistema de soporte fotovoltaico

La conexión de los techos de baldosas es relativamente complicada, y el tipo de mosaicos y la estructura del techo deben considerarse en el diseño del sistema de soporte. Los techos de baldosas generalmente consisten en una capa de baldosas y una estructura de madera o una capa de concreto debajo. Al instalar soportes fotovoltaicos, se debe prestar especial atención para evitar dañar la capa impermeable del techo para evitar fugas de techo.

Los métodos de conexión comunes incluyen:

Conexión penetrante: este es un método para conectar el soporte a la estructura subyacente del techo mediante la perforación de agujeros. El soporte está conectado a las vigas de madera o la capa de concreto del techo mediante pernos para garantizar la estabilidad del sistema fotovoltaico. Durante la instalación, los agujeros de penetración deben ser impermeabilizados para garantizar que el rendimiento impermeable del techo no se vea afectado. Las almohadillas impermeables, los anillos de sellado u otros materiales impermeables generalmente se usan para llenar los agujeros.

Sistema de soporte no penetrante: el sistema de soporte no penetrante generalmente corrige el sistema de soporte sujetando mosaicos o usando pesos. Este método evita dañar los mosaicos y las capas impermeables y es adecuada para ocasiones en las que no desea dañar la estructura del techo o hacer cambios a gran escala.

Para los techos de baldosas, el diseño del sistema de soporte debe tener en cuenta el tipo y el grosor de los mosaicos y la capacidad de soporte estructural del techo para garantizar que el peso se distribuya uniformemente en la ubicación de instalación de cada soporte.

3. Conexión entre techos de metal y sistemas de soporte fotovoltaico

Los techos de metal a menudo se usan en edificios industriales y comerciales debido a su ligereza, durabilidad e instalación fácil. La instalación y el mantenimiento de los techos de metal son relativamente simples, y los métodos de conexión de los soportes fotovoltaicos son relativamente diversos. Los materiales comunes para los techos de metal incluyen placas de acero, placas de aluminio, etc. El sistema de soporte generalmente se puede conectar a la estructura del techo fijándolo directamente a la superficie del techo de metal o penetrando la placa de metal.

Los métodos de conexión comunes incluyen:

Conexión de penetración: en los techos de metal, el soporte está conectado a la estructura del techo penetrando la lámina de metal del techo. Debido a la fuerte capacidad de carga de los techos de metal, las conexiones de penetración suelen ser muy estables. Use materiales impermeables (como juntas impermeables) para llenar los agujeros para evitar que el agua de lluvia penetre en el techo.

Conexión sin penetración: si no desea dañar el techo de metal, puede elegir un sistema de soporte de no penetración. Este tipo de sistema de soporte fija el soporte al sujetar el techo de metal o fijarlo en peso, succión magnética, etc. De esta manera, el soporte no necesita hacer agujeros o penetrar la superficie del techo, por lo que no afectará el rendimiento impermeable del techo. Adecuado para proyectos de instalación fotovoltaica que no requieren daños en el techo.

Los techos de metal tienen una fuerte resistencia al viento y una capacidad de rodamiento, por lo que el diseño del sistema de soporte puede adoptar un método de conexión más flexible para garantizar la estabilidad del sistema.

4. Conexión entre el techo de concreto y el sistema de soporte fotovoltaico

Los techos de concreto generalmente son estructuralmente estables y tienen una fuerte capacidad de carga, por lo que son adecuados para instalar sistemas de soporte fotovoltaico más pesado. Los techos de concreto son comunes en edificios industriales y comerciales. Al instalar soportes fotovoltaicos, los soportes se pueden fijar mediante pernos de expansión, anclajes químicos u otras medidas de refuerzo.

Los métodos de conexión comunes incluyen:

Fijación de penetración: los techos de concreto pueden fijar el soporte a la capa de concreto a través de pernos de expansión o anclajes químicos. Este método suele ser muy estable y puede soportar grandes cargas. Al realizar una conexión de penetración, es necesario asegurarse de que los agujeros estén sellados e impermeabilizados para evitar que el agua de lluvia se filtre.

FIJA DE LA PENTRACIÓN: para algunas situaciones en las que no desea perforar agujeros o no desea causar daños a gran escala en el edificio, puede elegir un sistema de soporte de no penetración. Este sistema generalmente estabiliza el soporte en el techo al ponderar o sujeción.

Para los techos de concreto, la instalación del soporte no necesita preocuparse demasiado por el problema de carga, pero se debe prestar especial atención a la parte de contacto entre el soporte y el techo para evitar daños al material del techo debido a la presión local excesiva.

5. Precauciones para conectar soportes fotovoltaicos a los techos

En la instalación de todos los tipos de techo, la conexión entre el soporte fotovoltaico y el techo no solo es estabilizar el soporte, sino también para garantizar la estabilidad y seguridad a largo plazo del sistema. Los siguientes puntos son asuntos que necesitan atención especial durante la instalación:

Tratamiento impermeable: no importa qué método de conexión se elija, es necesario asegurarse de que la capa impermeable del techo no se dañe. Para la conexión de penetración, se deben utilizar materiales como los anillos de sellado y las juntas impermeables para garantizar que el rendimiento impermeable alrededor del orificio de conexión esté intacto.

Capacidad de carga y carga: cada techo tiene una capacidad de carga diferente. Al instalar, debe elegir el método de conexión apropiado de acuerdo con los requisitos de carga del techo. Especialmente al instalar múltiples módulos fotovoltaicos, debe asegurarse de que la estructura del techo pueda soportar los paneles fotovoltaicos, soportes y cargas ambientales externas (como cargas de viento, cargas de nieve, etc.).

Seguridad: durante el proceso de instalación, todos los conectores, pernos y tuercas deben ser apretados para garantizar una conexión estable. Además, los puntos de conexión entre el soporte y el techo deben verificarse regularmente para garantizar que no haya aflojamiento o daño durante la operación a largo plazo.

Proceso de instalación del sistema de soporte fotovoltaico del techo

El sistema de soporte fotovoltaico del techo es una parte importante del sistema de generación de energía fotovoltaica, con la tarea clave de instalar firmemente módulos fotovoltaicos en el techo. Su proceso de instalación afecta directamente la estabilidad, la eficiencia y la seguridad del sistema fotovoltaico. Un proceso de instalación de soporte fotovoltaico estándar de techo generalmente incluye planificación y diseño, instalación de soporte, instalación del módulo fotovoltaico y cableado del sistema.

1. Preparación antes de la instalación

Antes de instalar el sistema de soporte fotovoltaico, se requiere una encuesta y planificación detalladas del sitio. Antes de la instalación, la estructura del techo debe verificarse primero para garantizar que la capacidad de carga del techo cumpla con los requisitos. Los registros detallados del tipo de techo, el ángulo de inclinación, el material de la superficie, etc. están hechos para proporcionar una base para el diseño e instalación del sistema de soporte.

El diseño del soporte fotovoltaico del techo debe ajustarse de acuerdo con la situación real del techo. Por ejemplo, para diferentes tipos de techos, como techos de metal, techos de baldosas, techos de azulejos de asfalto, etc., el método de instalación del sistema de soporte puede ser diferente. El número, el diseño, el ángulo y el espacio de instalación de los módulos fotovoltaicos también deben considerarse durante el proceso de diseño para garantizar que el sistema fotovoltaico pueda recibir la luz solar en el mejor ángulo y garantizar la estabilidad.

2. Selección y transporte del sistema de soporte

Seleccione un sistema de soporte adecuado de acuerdo con la situación específica y los requisitos de diseño del techo. El sistema de soporte generalmente incluye componentes como el soporte base, los conectores y los dispositivos de ajuste de ángulo. Dependiendo del material del techo, hay muchos tipos de sistemas de soporte, como soportes perforados, soportes no operados (como soportes pesados), soportes flotantes, etc. Los materiales del sistema de soporte suelen ser aleación de aluminio, acero inoxidable, acero galvanizado, etc., que tienen buenas propiedades anticorrosiones.

Después de determinar el sistema de soporte, el siguiente paso es el transporte de los componentes del soporte. Dado que el sistema de soporte debe personalizarse de acuerdo con diferentes proyectos, la seguridad de los componentes del soporte debe garantizarse durante el transporte para evitar daños o deformación durante el transporte. El equipo de instalación debe verificar todos los componentes del soporte por adelantado para garantizar que los accesorios estén completos y reemplazar o reparar componentes dañados.

3. Instale la base del soporte

El primer paso en el proceso de instalación del soporte es instalar la base del soporte. Para diferentes tipos de techos, el método de instalación de la base del soporte es diferente. Para los techos de concreto, los soportes perforados se pueden usar para fijar el soporte al techo con pernos de expansión o anclajes químicos. Para techos de baldosas o techos de baldosas de asfalto, se pueden usar sistemas de soporte no operados. Este tipo de soporte fija el soporte fotovoltaico ponderando o sujeción para evitar dañar la capa impermeable del techo.

Al instalar la base de soporte, asegúrese de que la base de soporte se coloque con precisión y pueda soportar las cargas de los módulos fotovoltaicos y el entorno externo (como la carga del viento, la carga de nieve, etc.). El instalador debe medir con precisión la posición de instalación del soporte de acuerdo con los dibujos de diseño para evitar que el espacio de soporte sea demasiado grande o demasiado pequeño para garantizar la estabilidad de los módulos fotovoltaicos.

Después de instalar la base de soporte, también es necesario verificar la horizontalidad y la verticalidad para garantizar que cada soporte se pueda instalar de manera estable en el ángulo y la posición predeterminados para evitar la inclinación o la desigualidad del soporte.

4. Instale las columnas y vigas de soporte

Después de instalar la base de soporte, el siguiente paso es instalar las columnas y vigas de soporte. La columna de soporte es la parte principal del módulo fotovoltaico de soporte, generalmente hecho de aleación de aluminio o acero inoxidable. Al instalar la columna, se requiere que la columna esté bien conectada a la base del techo, y la altura de la columna debe ajustarse de acuerdo con el ángulo de inclinación del módulo fotovoltaico para garantizar que el módulo fotovoltaico pueda recibir luz solar en el mejor ángulo.

Al instalar la columna, el nivel y el medidor de plomería deben usarse para un ajuste preciso para garantizar que cada columna sea vertical y estable. Una vez que se instala la columna, el haz debe instalarse a continuación. La función del haz es conectar las columnas para formar un marco de soporte estable. Las vigas generalmente están conectadas mediante un bloqueo rápido, lo que hace que el proceso de instalación sea más fácil y más eficiente.

La conexión entre las columnas y las vigas se puede atornillar o romper, dependiendo del diseño del sistema de soporte. Durante el proceso de instalación, todos los pernos y las instantáneas deben apretarse para evitar los peligros de aflojamiento o seguridad en el uso posterior.

5. Instalación de paneles fotovoltaicos

Después de construir el marco del soporte, comienza la etapa de instalación del panel fotovoltaico. Los paneles fotovoltaicos generalmente se instalan fijándolos a los soportes. La posición de instalación y la dirección de cada panel fotovoltaico deben estar precisamente de acuerdo con los requisitos de diseño. La conexión entre el panel fotovoltaico y el soporte generalmente se fija con abrazaderas o pernos.

Al instalar paneles fotovoltaicos, el instalador debe asegurarse de que la dirección y el ángulo de los paneles fotovoltaicos cumplan con los requisitos de diseño para evitar paneles fotovoltaicos sesgados o desiguales. Durante el proceso de instalación, se deben dejar brechas apropiadas entre los paneles fotovoltaicos para permitir la circulación del aire, reducir el aumento de la temperatura y garantizar el funcionamiento a largo plazo y eficiente de los paneles fotovoltaicos.

Después de instalar los paneles fotovoltaicos, también es necesario verificar si la conexión entre los paneles fotovoltaicos y los soportes es firme, y asegurarse de que la superficie de los paneles fotovoltaicos esté limpia y no hay tierra o escombros que afecte la eficiencia de generación de potencia de los paneles fotovoltaicos.

6. Conexión y cableado eléctrico

Después de instalar el soporte fotovoltaico y el panel fotovoltaico, el siguiente paso es la conexión eléctrica y el cableado. El cableado es el enlace clave para garantizar que el sistema de generación de energía fotovoltaica pueda funcionar correctamente. Durante el proceso de cableado, es necesario seleccionar razonablemente cables, conectores e inversores de acuerdo con los parámetros de voltaje y corriente de los componentes fotovoltaicos y los requisitos de diseño del sistema.

Al cablear, todos los cables deben ser enrutados de acuerdo con las especificaciones estándar para garantizar que los cables no estén dañados por las fuerzas externas y evitar la flexión excesiva de cable. Los cables deben fijarse con abrazaderas o soportes especiales de cable para evitar el contacto directo entre los cables y la superficie del techo y evitar el envejecimiento del cable debido a la fricción o la radiación ultravioleta.

Después de completar todas las conexiones eléctricas, el instalador debe realizar una inspección eléctrica del sistema para garantizar que cada punto de conexión tenga un buen contacto y que no existe riesgo de cortocircuito o fuga en la línea eléctrica. Al mismo tiempo, el estado de trabajo del inversor debe verificarse para asegurarse de que normalmente pueda convertir DC a AC.

7. Inspección final y puesta en marcha

Después de que se complete todo el trabajo de instalación, el último paso es realizar una inspección final y la puesta en marcha del sistema. Esto incluye verificar la estabilidad del sistema de soporte, asegurar que todas las piezas de conexión estén sujetas en su lugar, y los paneles fotovoltaicos no están sueltos ni inclinados. Al mismo tiempo, el sistema eléctrico debe someterse a una inspección de seguridad detallada para garantizar que la conexión eléctrica cumpla con los estándares de seguridad y evitar accidentes eléctricos.

Durante el proceso de depuración, se debe probar la potencia de salida del sistema, la eficiencia de carga y otros indicadores de rendimiento para garantizar que el sistema fotovoltaico pueda funcionar normalmente después de la instalación y lograr la capacidad de generación de energía diseñada. El instalador debe mantener un registro detallado del estado operativo de todo el sistema y optimizar y ajustar el sistema de acuerdo con las condiciones reales.

¿El sistema de soporte fotovoltaico necesita mantenimiento regular?

Como parte importante del sistema de generación de energía fotovoltaica, el sistema de soporte fotovoltaico es responsable de instalar firmemente los módulos fotovoltaicos en el techo o el suelo. La estabilidad de su diseño e instalación está directamente relacionada con la eficiencia operativa a largo plazo y la seguridad de todo el sistema fotovoltaico. Aunque el sistema de soporte fotovoltaico en sí no tiene componentes eléctricos complejos, todavía necesita una inspección y mantenimiento regulares. El mantenimiento del sistema de soporte no solo puede extender su vida útil, sino también garantizar el rendimiento general y la seguridad del sistema fotovoltaico.

1. Rendimiento anticorrosión del sistema de soporte

El sistema de soporte fotovoltaico generalmente se instala al aire libre y se expone al entorno natural durante mucho tiempo. Factores externos como el cambio climático, el viento, la precipitación y los rayos ultravioleta afectarán los materiales del soporte, especialmente el soporte de metal, que es susceptible a la corrosión. En la pulverización húmeda, la luz solar fuerte y otros entornos, el tratamiento superficial y el recubrimiento anticorrosión del soporte pueden envejecer gradualmente, lo que conduce a la corrosión.

El mantenimiento regular puede detectar efectivamente si la capa anticorrosión del soporte está intacta, detectar problemas de corrosión en el tiempo y repararlos o reemplazarlos. Por ejemplo, cuando el soporte de aleación de aluminio está expuesto a un entorno húmedo durante mucho tiempo, la capa de óxido de superficie puede degradarse debido a la radiación ultravioleta y la erosión de la lluvia, lo que afecta su rendimiento anticorrosión. Por lo tanto, es necesario inspeccionar regularmente el sistema de apoyo, especialmente el recubrimiento superficial del soporte, para garantizar un buen efecto anticorrosión y evitar que la corrosión a largo plazo dañe el sistema de soporte.

2. Inspección de sujetadores y piezas de conexión

La estabilidad del sistema de montaje fotovoltaico depende principalmente de la firmeza de los sujetadores y las piezas de conexión. Con el tiempo, la conexión entre el soporte y el techo o el suelo puede aflojarse debido a cambios de temperatura, viento u otros factores externos. El aflojamiento de los sujetadores no solo hará que el soporte sea inestable, sino que también afectará la posición de instalación del módulo fotovoltaico, afectará la eficiencia de generación de energía del sistema e incluso puede hacer que el módulo fotovoltaico caiga, causando riesgos de seguridad.

Por lo tanto, la inspección regular y el refuerzo de sujetadores como pernos, tuercas y hebillas en el sistema de soporte es una medida importante para garantizar la operación estable a largo plazo del sistema de soporte. En áreas de alta velocidad del viento, las cargas de viento pueden causar presión adicional sobre el sistema de soporte, lo que hace que las piezas de conexión se aflojen o se deformen, por lo que es necesario verificar regularmente el estado de fijación de estas piezas para evitar los riesgos de seguridad causados ​​por el aflojamiento.

3. Problemas de limpieza y acumulación de polvo

Aunque la función principal del sistema de montaje fotovoltaico es admitir módulos fotovoltaicos, los espacios y las juntas entre el soporte y el panel fotovoltaico también pueden convertirse en lugares para la acumulación de polvo. Especialmente en áreas áridas y polvorientas, el polvo y la suciedad se acumulan fácilmente en la superficie del soporte o entre el soporte y el módulo fotovoltaico, afectando la circulación del aire y la disipación de calor del sistema fotovoltaico, y así afectando la eficiencia de la generación de alimentación del panel fotovoltaico.

La limpieza regular del sistema de soporte y su entorno circundante no solo pueden mejorar la eficiencia de generación de energía del sistema fotovoltaico, sino también evitar que la suciedad erosione el material del soporte. Durante el proceso de limpieza, se debe prestar especial atención a no dañar la capa anticorrosión del soporte y evitar usar herramientas demasiado ásperas o agentes de limpieza. La limpieza regular es particularmente importante en algunos ambientes calientes o polvorientos.

4. Inspección y mantenimiento preventivos

Otro aspecto importante del mantenimiento regular de los sistemas de soporte fotovoltaico es realizar inspecciones preventivas. Los sistemas de soporte fotovoltaico son generalmente una inversión a largo plazo, generalmente con una vida útil de diseño de 25 años o incluso más. Por lo tanto, es más económico y eficiente detectar problemas potenciales y repararlos a tiempo que llevar a cabo reparaciones a gran escala después de fallas graves.

Por ejemplo, la resistencia al viento de los soportes fotovoltaicos es un factor clave en el diseño del sistema. A medida que aumenta el tiempo de uso, la resistencia al viento del soporte puede dañarse. Verifique regularmente la estabilidad general del soporte, especialmente después de las tormentas y los fuertes vientos, para verificar si el soporte está suelto o dañado para garantizar que los módulos fotovoltaicos puedan permanecer estables en condiciones climáticas adversas.

Además, el dispositivo de ajuste de ángulo del soporte, la conexión entre el soporte y el techo, y la base del soporte deben verificarse regularmente. Al descubrir posibles problemas en el sistema de soporte por adelantado, la tasa de falla en la operación del sistema puede reducirse de manera efectiva y se puede mejorar la confiabilidad general del sistema fotovoltaico.

5. Diseño de terremoto y resistencia a la nieve del sistema de soporte

En áreas con terremotos severos o acumulación de nieve, la resistencia al terremoto y la resistencia a la nieve del sistema de soporte son particularmente importantes. Con el tiempo, el sistema de soporte fotovoltaico del techo puede deformarse debido a los terremotos o la presión de la nieve, especialmente en áreas montañosas o latitudes altas, donde la presión de la nieve puede afectar gradualmente el sistema de soporte.

Verificar regularmente la resistencia del terremoto y la resistencia de la nieve del soporte puede evitar efectivamente el daño al soporte causado por la nieve o los terremotos. En algunas áreas de nieve altas, se debe prestar especial atención al área de contacto entre el soporte y el techo para evitar la deformación o el daño del soporte debido a la nieve o el hielo excesivos. Especialmente para los techos tradicionales de mosaicos y los techos de metal, el sistema de soporte debe verificarse regularmente para asegurarse de que pueda soportar cargas en varias condiciones climáticas.

6. Mejora del sistema y actualización de tecnología

Con el avance de la tecnología de la industria fotovoltaica, los nuevos sistemas de soporte están constantemente emergiendo con una mejor optimización estructural y un mayor rendimiento de seguridad. Durante el mantenimiento regular, también es posible considerar actualizaciones técnicas o mejoras en los sistemas de soporte antiguos. Por ejemplo, se pueden agregar componentes de refuerzo resistentes al viento o resistentes a la nieve al sistema de soporte original, o se pueden utilizar nuevos materiales para reemplazar el sistema de soporte original para mejorar la estabilidad general y la vida útil del sistema.

Durante el mantenimiento regular, se puede evaluar el rendimiento del sistema de soporte, y el soporte se puede actualizar y renovar de manera oportuna en combinación con los desarrollos tecnológicos actuales. Esto no solo puede extender la vida útil del sistema de soporte fotovoltaico, sino también mejorar la eficiencia de generación de energía del sistema, y ​​mejorar aún más los beneficios económicos generales del sistema de generación de energía fotovoltaica.

7. Ciclo de mantenimiento y estándares de implementación

El ciclo de mantenimiento del sistema de soporte fotovoltaico varía según la región, el entorno y el diseño del sistema. En términos generales, para los sistemas de soporte fotovoltaico en entornos generales, una inspección y mantenimiento integrales una vez al año es un ciclo común. En entornos especiales como fuertes vientos, nieve fuerte y alta humedad, es posible que deba ser necesario acortar el ciclo de mantenimiento del soporte. La frecuencia y el contenido específico de mantenimiento deben determinarse en función de las condiciones reales y el entorno de uso del sistema.
