El balcón también puede generar electricidad: el sistema de montaje fotovoltaico para balcones ilumina todas las paredes de la ciudad

Nuevas posibilidades para los balcones urbanos

En el bosque de acero y hormigón de las ciudades modernas, los balcones suelen considerarse uno de los pocos "agujeros para respirar". En las ciudades con edificios altos y recursos de tierra escasos, la gente está ansiosa por tener más espacios naturales y verdes. Pero al mismo tiempo, el consumo de energía y la presión medioambiental también se acumulan en las ciudades. Cómo buscar avances en energía limpia en un espacio limitado se está convirtiendo en una cuestión importante que enfrenta el desarrollo urbano sostenible.

En los últimos años, con la transformación energética global y la propuesta de los objetivos de "pico de carbono y neutralidad de carbono", la generación de energía fotovoltaica, como una de las formas más prometedoras de energía limpia, está penetrando gradualmente desde remotas centrales fotovoltaicas y vastos tejados rurales hasta las principales zonas habitables de las ciudades. Los balcones, como espacio exterior propiedad de casi todos los hogares, están empezando a ser reexaminados: ya no son sólo un rincón para secar la ropa y plantar plantas verdes, sino que se convierten en una pequeña, flexible y eficiente "microcentral eléctrica".

¿Por qué el balcón urbano se ha convertido en un nuevo frente para la fotovoltaica? Por un lado, la energía fotovoltaica tradicional en tejados enfrenta muchas restricciones en los edificios residenciales de gran altura en las ciudades, lo que dificulta que la mayoría de los residentes urbanos disfruten de los beneficios de la energía fotovoltaica. Como espacio que cada hogar puede controlar de forma independiente, el balcón tiene buena accesibilidad y flexibilidad, y tiene una "autonomía energética" natural. Por otro lado, el espacio de fachada de los balcones urbanos ha sido descuidado durante mucho tiempo. De hecho, reciben mucha luz solar lateral. Si se pueden utilizar razonablemente, tienen un gran potencial.

Es en este contexto que una nueva solución fotovoltaica, la Sistema de montaje fotovoltaico para balcón , nació. Este tipo de sistema se basa en materiales ligeros y de alta resistencia. Gracias a la conexión estable con la barandilla del balcón y la pared, los componentes fotovoltaicos se pueden instalar de forma estable en el balcón o incluso en la fachada. Más importante aún, este tipo de sistema adopta un diseño modular y soportes de ángulo ajustables, que no solo se adapta a una variedad de estructuras de edificios, sino que también optimiza dinámicamente el ángulo de generación de energía de acuerdo con las condiciones de luz solar, mejorando en gran medida la eficiencia de utilización de la energía lumínica del espacio del balcón.

Lo que es más digno de mención es que la aparición del sistema fotovoltaico de balcón no es sólo una innovación tecnológica, sino que también está cambiando silenciosamente la relación entre los residentes urbanos y la energía. En el pasado, las familias urbanas eran sólo consumidoras de energía. Ahora pueden convertirse en "microgeneradores" a través de sistemas fotovoltaicos de balcón y participar en redes de energía distribuida. Este cambio de rol no sólo ayuda a reducir los costos de electricidad, sino que también mejora la conciencia y la participación de las personas en la autonomía energética.

¿Qué es el montaje fotovoltaico en balcones?

Según la impresión tradicional, los sistemas fotovoltaicos se instalan principalmente en tejados rurales, en los tejados de grandes fábricas en parques industriales o en grandes espacios abiertos en centrales solares. Estos escenarios generalmente cuentan con espacios abiertos y buenas condiciones de iluminación, que son adecuadas para la instalación de módulos fotovoltaicos a gran escala. Sin embargo, con el desarrollo de la tecnología y el aumento de la demanda de energía urbana, una forma emergente que está más cerca de la vida de los residentes urbanos: el **Sistema Fotovoltaico para Balcones** está entrando silenciosamente en nuestro campo de visión.

¿Qué es un sistema fotovoltaico para balcón?

El montaje fotovoltaico en balcones, como su nombre indica, es un sistema de energía distribuida que miniaturiza y modulariza el sistema de generación de energía fotovoltaica y lo instala en el balcón o en la pared de la fachada de los residentes. Consta de módulos de células solares, soportes livianos, inversores, cables y dispositivos de protección de seguridad, y algunos sistemas también integran baterías de almacenamiento de energía. El sistema absorbe la luz solar, la convierte en corriente continua y luego la convierte en energía de CA que puede ser utilizada por el hogar a través del inversor, satisfaciendo las necesidades diarias de electricidad de los residentes, como iluminación, electrodomésticos y carga.

La característica más importante es que es pequeño y exquisito, flexible y fácil de usar. A diferencia de los equipos tradicionales de generación de energía fotovoltaica a gran escala, el sistema fotovoltaico de balcón se basa en el concepto de "cada hogar como una unidad" y "cada pared puede usarse", lo que resuelve específicamente el problema de que las residencias urbanas no pueden instalar energía fotovoltaica a gran escala, de modo que las familias urbanas también pueden construir "minicentrales eléctricas" de forma independiente.

Diferencias con los sistemas fotovoltaicos tradicionales en tejados

Aunque el montaje fotovoltaico en balcones y la energía fotovoltaica en tejados son esencialmente generación de energía solar fotovoltaica, existen diferencias obvias entre los dos en las aplicaciones reales, que se reflejan principalmente en los siguientes aspectos:

1.Espacio de instalación y adaptación de escena.

Fotovoltaica en tejados: principalmente para villas, residencias rurales o edificios comerciales de poca altura, con un espacio de tejado amplio, abierto y sin obstáculos. Excelentes condiciones de iluminación, aptas para instalar múltiples componentes, persiguiendo la máxima generación de energía.

Montaje fotovoltaico en balcones: de cara a los residentes de zonas residenciales de gran altura en la ciudad, el espacio del balcón es limitado y la estructura es diversa, lo que no es adecuado para la instalación de paneles fotovoltaicos de gran superficie. Por lo tanto, la energía fotovoltaica para balcones presta más atención al uso fino del espacio, como la instalación en barandillas, paredes exteriores o soportes de ventanas, e incluso se puede instalar verticalmente en la pared lateral.

2.Usuarios y métodos de toma de decisiones

Energía fotovoltaica en tejados: normalmente implica los derechos de propiedad del tejado de todo el edificio y es necesario coordinar el comité de propietarios o la unidad de propiedad para un despliegue unificado. El proceso es relativamente complicado e implica la toma de decisiones colectiva, la aprobación del presupuesto y otras cuestiones.

Montaje fotovoltaico en balcón: instalado en el balcón individual, el propietario puede tomar decisiones independientes sin una coordinación compleja. Es particularmente amigable para usuarios individuales que viven en apartamentos y casas de alquiler, y tiene una flexibilidad y conveniencia de promoción extremadamente altas.

3.Dificultad de instalación y método de construcción.

Fotovoltaica en tejados: requiere un equipo de construcción profesional para realizar estudios estructurales, perforaciones en el tejado, cableado del sistema, fijación de soportes, etc. El período de construcción es largo y tiene cierta interferencia con la estructura de la casa.

Montaje fotovoltaico en balcón: el sistema de soporte adopta un diseño sin perforaciones o una estructura ajustable a presión, que se fija a la barandilla del balcón o a la pared mediante pernos, abrazaderas, etc. La construcción es simple e incluso algunos productos admiten la "instalación de bricolaje". Solo lleva medio día completarlo, lo que es adecuado para que usuarios novatos y particulares lo implementen rápidamente.

4.Estética e integración arquitectónica

Fotovoltaica en el tejado: debido a que se instala en el tejado, no es fácil de encontrar y normalmente no afecta la apariencia del edificio. Pero es difícil de implementar en comunidades urbanas.

Montaje fotovoltaico en balcones: debido a su ubicación cerca del espacio habitable, el sistema debe tener en cuenta tanto la belleza visual como la integración del estilo arquitectónico. El nuevo montaje fotovoltaico actual para balcones generalmente adopta componentes ultrafinos y soluciones de cableado oculto para lograr funciones fotovoltaicas sin afectar la transparencia y la estética del balcón.

5.Objetivos de generación de energía y escenarios de aplicación.

Fotovoltaica en tejados: suele perseguir **alta potencia y máxima generación de energía**, conectarse a la red para vender electricidad o cooperar con sistemas de almacenamiento de energía, adecuados para una electrificación total y sistemas energéticos autosuficientes para familias.

Montaje de energía fotovoltaica en balcones: persigue ** inicio de umbral bajo ** y "uso para promover la producción", proporciona a las familias suplementos eléctricos diarios (como iluminación, ollas arroceras, carga de teléfonos móviles, enrutadores, etc.) y también se puede conectar a la red para generar energía, pero está más inclinado a los "pequeños objetivos" de reposición de energía distribuida y conservación de energía y reducción de carbono.

Instalación fotovoltaica en balcones: un paso hacia la democratización de la energía urbana

La aparición del montaje fotovoltaico en balcones no es sólo una innovación a nivel de producto, sino que también representa una "democratización" de los métodos de adquisición de energía. Reduce el umbral de participación y permite que las familias comunes y corrientes se beneficien de la energía limpia. Esta solución energética "distribuida, individualizada y basada en escenarios" está subvirtiendo silenciosamente la estructura tradicional de oferta y demanda de energía.

A medida que la tecnología continúa madurando, la eficiencia de los componentes, la inteligencia del inversor y el rendimiento de seguridad del montaje fotovoltaico en balcones mejoran rápidamente. Desde el simple "un balcón y dos paneles" hasta una nueva generación de sistemas de productos con operación y mantenimiento inteligentes, monitoreo remoto y sinergia de almacenamiento de energía, el montaje fotovoltaico en balcones avanza hacia un futuro más inteligente, seguro e inclusivo.

Diseño central del nuevo sistema de soporte.

Para hacer del balcón urbano una verdadera "frontera" de la energía limpia, no sólo se necesitan módulos fotovoltaicos eficientes, sino también una plataforma de instalación flexible, estable, ligera y segura: este es el valor del montaje fotovoltaico en balcones. A diferencia de los soportes fotovoltaicos tradicionales, que son principalmente para estructuras de gran envergadura y carga en techos y suelos, el montaje fotovoltaico en balcones se enfrenta a un entorno de balcón urbano estrecho, complejo y cambiante, por lo que existe una diferencia esencial en el concepto de diseño y la implementación de ingeniería.

Estructura modular: empalme flexible para adaptarse a varios balcones

El diseño modular es un concepto clave para mejorar la eficiencia de la instalación y la adaptabilidad en la ingeniería moderna. La estructura modular adoptada por el montaje fotovoltaico en balcones significa que todo el sistema se puede ensamblar, ampliar o reducir según el tamaño, la forma y los requisitos de instalación de diferentes balcones como "bloques de construcción".

Esto no sólo aporta una flexibilidad de personalización extremadamente alta, sino que también hace posible la producción estandarizada de productos, lo que reduce en gran medida los costos de fabricación y transporte. Al mismo tiempo, los componentes modulares suelen estar equipados con interfaces preestablecidas y conectores de instalación rápida. Incluso los no profesionales pueden completar el montaje y la depuración en poco tiempo con herramientas sencillas, lo que simplifica enormemente el proceso de instalación.

Además, la ventaja de la modularidad radica en su reutilización y movilidad desmontable. Para inquilinos o residentes a corto plazo, la energía fotovoltaica para balcones ya no es una "inversión fija", sino un conjunto de activos verdes que se pueden retirar y reutilizar. Después de la mudanza, solo es necesario volver a montarlo según la estructura del nuevo balcón y se podrá volver a utilizar.

Material ligero: equilibrio entre alta resistencia y seguridad urbana

Dado que el espacio del balcón está cerca del entorno habitable y la capacidad de carga estructural es limitada, el montaje fotovoltaico del balcón debe ser ligero y resistente, sin aumentar la carga sobre el balcón y al mismo tiempo garantizar la seguridad. Por esta razón, los productos principales actuales utilizan principalmente aleación de aluminio de alta resistencia o acero galvanizado en caliente a prueba de herrumbre como material principal.

Las ventajas de los soportes de aleación de aluminio incluyen:

*Peso ligero: la densidad es sólo un tercio de la del acero, lo que reduce en gran medida la carga del balcón;

* Fuerte resistencia a la corrosión: Adecuado para ambientes externos húmedos y lluviosos;

* Fuerza controlable: Mejore la resistencia estructural mediante el diseño del perfil para garantizar la estabilidad a largo plazo;

* Hermosa apariencia: la superficie queda lisa después del tratamiento anodizado, lo que combina mejor con el estilo moderno del balcón.

Las ventajas de los soportes de acero inoxidable son:

* Estabilidad estructural extremadamente alta: adecuada para resistir cargas de viento en altura;

* Larga vida útil: la capa galvanizada puede prevenir eficazmente el óxido y la oxidación;

* Costo controlable: adecuado para usuarios con altos requerimientos económicos.

Los dos tipos de materiales se pueden seleccionar de forma flexible según las necesidades del usuario, el entorno climático y el presupuesto. Algunos sistemas de alta gama incluso utilizan materiales compuestos de fibra de carbono para mejorar aún más la resistencia y la estética, y promover que el montaje fotovoltaico en balcones sea más ligero, más resistente y más respetuoso con el medio ambiente.

Adaptación a múltiples escenarios: adáptese a diversos entornos de balcones y paredes

Las formas de los balcones de los edificios residenciales urbanos varían mucho. Pueden ser semicerrados, con cerramientos de cristal, o con barandillas en voladizo o plataformas empotradas. Por lo tanto, uno de los principales desafíos del montaje fotovoltaico en balcones es lograr una alta adaptabilidad a diversos escenarios.

Para hacer frente a estos complejos requisitos de instalación, los sistemas avanzados de soportes para balcones suelen tener las siguientes características de diseño:

1.Múltiples métodos de fijación son opcionales

Se puede conectar de forma segura a estructuras como barandillas de balcones, paredes, pisos y bordes de macizos de flores mediante pernos, abrazaderas, clips en forma de U, pies ajustables, etc. Algunos sistemas admiten un diseño sin perforaciones, que es particularmente adecuado para escenarios donde no se permiten cambios en la estructura del edificio, como viviendas de alquiler o viviendas comerciales de alta gama.

2. Adaptarse a diferentes ángulos y direcciones.

El soporte puede ajustar el ángulo de inclinación y la dirección de rotación para adaptarse a balcones con diferentes orientaciones en el sureste, noroeste y noreste para mejorar la utilización de la luz. Algunos sistemas tienen juntas de ajuste fino integradas o estructuras de bloqueo de engranajes, y los usuarios pueden ajustar el ángulo de los componentes según la luz solar estacional para optimizar aún más la eficiencia de generación de energía.

3.Compatible con instalación vertical y oblicua

No solo se puede instalar horizontalmente en la barandilla del balcón, sino que también admite múltiples métodos de instalación, como la fijación vertical a la pared y la suspensión oblicua de la ventana, e incluso se puede convertir en una "microcentral eléctrica externa" para activar completamente el espacio del balcón y la fachada.

4.Codiseñado con módulos fotovoltaicos ultrafinos

Muchos montajes fotovoltaicos para balcones en el mercado están diseñados actualmente para módulos ultradelgados y livianos, que son incluso más delgados que las ventanas de vidrio comunes y más livianos, lo que garantiza que no haya sensación de opresión en el balcón. Al mismo tiempo, estos módulos tienen una transmisión de luz más fuerte y son más adecuados para mantener las necesidades de ventilación e iluminación del balcón.

Cada pared puede generar electricidad: escenarios de instalación flexibles

Cuando hablamos de generación de energía fotovoltaica, la primera reacción suele ser "tejado": paneles solares cuidadosamente dispuestos que brillan al sol. Sin embargo, en las ciudades donde cada centímetro de tierra es valioso, el tradicional "techo de generación de energía" no es fácil de obtener. Los edificios residenciales de gran altura, las comunidades densas y los edificios con derechos de propiedad complejos a menudo hacen azotea la energía fotovoltaica es desalentadora.

El auge de la fotovoltaica para balcones está rompiendo esta limitación de espacio. Gracias a nuevos sistemas de soportes y componentes ultraligeros, casi todas las paredes, todos los balcones e incluso el espacio del borde exterior de la ventana pueden convertirse en un "nuevo lugar" para la generación de energía. Se trata de una innovación deconstructiva del sistema energético urbano: convertir el espacio vertical de "ignorado" a "activado".

La generación de energía se puede lograr en diferentes direcciones: no dejes que el sol desperdicie una pared

Los sistemas fotovoltaicos tradicionales a menudo se implementan sólo en dirección sur para lograr la máxima eficiencia en la utilización de la luz solar. Pero para los balcones fotovoltaicos, no se trata sólo de maximizar la generación de energía, sino también de maximizar el espacio disponible y la flexibilidad. El nuevo sistema de soporte y el diseño de los componentes permiten que incluso las paredes orientadas al norte, este y oeste tengan cierto valor de generación de energía.

Esto se debe a tres factores técnicos:

1. Diseño de ángulo ajustable

El moderno sistema de soporte admite la rotación e inclinación de los módulos fotovoltaicos dentro de un cierto rango de ángulo, como el ajuste desde la pared vertical a una inclinación de 30 grados, para recibir mejor la luz oblicua y compensar la desventaja de la luz de los balcones que no están orientados al sur.

2.Módulos monocristalinos PERC o tipo N de alta eficiencia

La nueva generación de módulos fotovoltaicos de alta eficiencia aún puede mantener una alta tasa de conversión en entornos con poca luz y luz dispersa. Incluso si el sol está orientado hacia el este por la mañana y hacia el oeste por la tarde, se puede acumular una generación de energía considerable a lo largo del día.

3.Sistema inteligente de inversor y microinversor

El inversor inteligente puede ajustar automáticamente la potencia de salida según las condiciones de luz de cada componente. Incluso si sólo se ilumina un panel fotovoltaico, su generación de energía no se verá "reducida" por otros componentes. Éste es el significado del sistema "microinversor". Hace que el plan de generación de energía de una pieza en el muro este y una pieza en el muro oeste también tenga beneficios prácticos.

Balcón: de un rincón de ocio a una "microcentral eléctrica"

El balcón es uno de los pocos espacios de las residencias urbanas que puede contactar directamente con el mundo exterior. En el pasado, era un lugar para secar la ropa, tomar té y cultivar flores, pero ahora el balcón se está convirtiendo en el "puesto avanzado estratégico" más adecuado para instalar energía fotovoltaica.

Sitios de instalación de varios niveles:

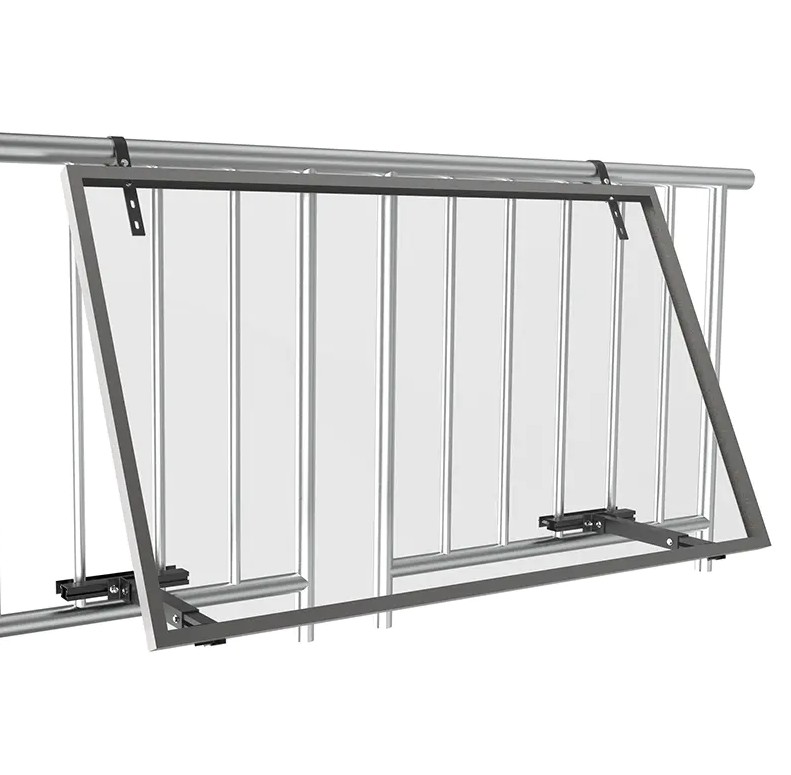

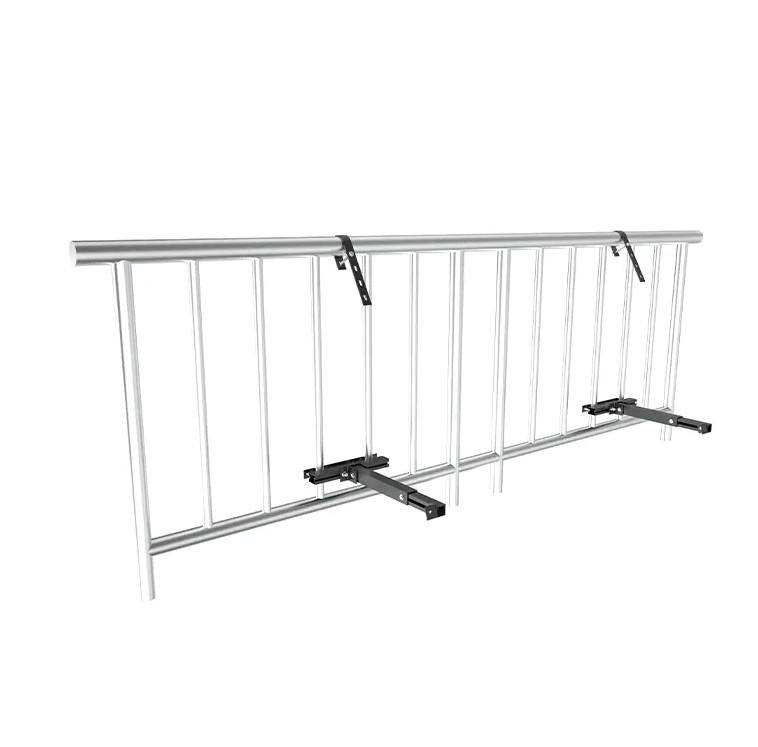

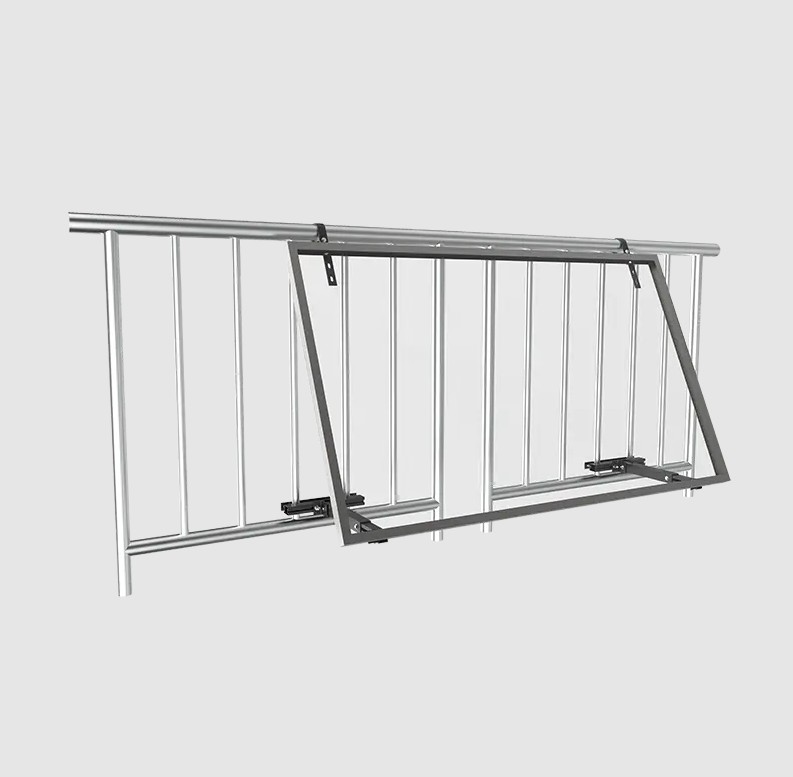

*Barandilla de balcón: se pueden colgar soportes horizontales para instalar 1-2 módulos sin afectar el campo de visión;

* Borde superior del balcón: utilice soportes en forma de L o inclinados para desplegar los módulos hacia afuera en un cierto ángulo;

* Pared lateral de balcón: especialmente adecuada para disponer verticalmente módulos ligeros para formar un "muro cortina fotovoltaico";

* Cama de flores o posición de aire acondicionado: convertida en base de instalación de pies para aprovechar el punto ciego del espacio;

Especialmente en el balcón orientado al sur, los módulos no solo pueden generar electricidad, sino que también desempeñan el papel de parasol, aislamiento térmico y mejoran la privacidad del balcón, matando dos pájaros de un tiro, convirtiendo verdaderamente el balcón de una "plataforma de observación" en una "plataforma funcional".

Borde fuera de la ventana: el espacio pequeño también tiene grandes usos

Es posible que muchos residentes no tengan balcón, sino solo una ventana. Pero esto no significa que no puedan participar en la tendencia de la energía fotovoltaica en balcones. En la nueva generación de sistemas de soporte ha surgido un tipo de pequeño dispositivo colgante diseñado para "el espacio del borde fuera de la ventana". Las características principales incluyen:

*No es necesario perforar agujeros, no daña la estructura, se fija al borde de la ventana o al borde inferior mediante ganchos ajustables;

* Diseño de componentes ultrafinos, el espesor es sólo menos de la mitad de los componentes tradicionales, lo que garantiza la seguridad;

* Diseño plegable o almacenable, adecuado para uso temporal o implementación flexible por parte de los inquilinos;

Este dispositivo es adecuado para usuarios como residencias de estudiantes, comunidades antiguas y viviendas de alquiler a corto plazo. Incluso si sólo hay un sitio de instalación de 0,5 metros cuadrados, se puede "insertar una hoja fotovoltaica".

Fotovoltaica para fachadas exteriores: la piel del edificio también puede generar electricidad

Con el desarrollo del concepto de integración fotovoltaica en edificios, cada vez más edificios urbanos están comenzando a explorar formas de convertir directamente la pared exterior en una plataforma de producción de energía. En el campo de la energía fotovoltaica para balcones, esta idea se está promoviendo en el ámbito civil a pequeña escala y con bajo coste.

Aspectos destacados del diseño de la combinación de soporte y pared exterior:

* Soporte de montaje vertical: fije el módulo fotovoltaico a la pared exterior como una pintura, que puede generar electricidad y es decorativa;

* Soporte integrado de muro cortina: Diseño integrado con pared exterior de vidrio o metal para lograr una generación de energía invisible;

* Combinación de módulo de vidrio doble: tiene propiedades translúcidas, no bloquea la luz y tiene un efecto hermoso;

La promoción de este tipo de sistemas no sólo mejora la funcionalidad del edificio, sino que también potencia la "imagen verde" de los edificios urbanos. Se puede prever que en el futuro las fachadas de los rascacielos de apartamentos, edificios de oficinas y antiguas zonas residenciales pasen a formar parte del medio de generación de energía.

Ampliación de valor de escenarios de aplicación flexibles

Cada pared puede generar electricidad, lo que significa que estamos pasando de la "energía centralizada" a la era de la "energía distribuida". Balcón PV es el puente de este proceso de transformación:

* Para los hogares individuales: significa facturas de electricidad más bajas y mayor independencia;

* Para zonas residenciales antiguas: significa actualizar a comunidades verdes sin renovar los tejados;

* Para la gestión general de la energía urbana: significa la mejora gradual de las redes de suministro de energía distribuidas y controlables, lo que ayuda a reducir la carga de la red y mejorar las capacidades de regulación en los valles pico;

No se trata sólo de una reconstrucción de la estructura energética, sino también de una innovación en el estilo de vida de los residentes.

El secreto para mejorar la eficiencia de la generación de energía: diseño con ángulo ajustable

Todos sabemos que el ángulo de la luz solar determina directamente la eficiencia de generación de energía de los módulos fotovoltaicos. Si desea "soltar" más electricidad, debe hacer que los paneles solares sean lo más perpendiculares posible a la dirección de la luz solar. En el caso de la energía fotovoltaica tradicional en tejados, esto normalmente se consigue ajustando un ángulo una sola vez durante la instalación, pero en un microespacio como un balcón, un ángulo fijo no siempre es la mejor opción.

Por lo tanto, el diseño de ángulo ajustable se ha convertido en una innovación clave en el sistema de montaje fotovoltaico para balcón . No solo permite a los usuarios ajustar el ángulo de inclinación del módulo según la estación u orientación, sino que también puede capturar la luz solar al máximo en el complejo entorno de los edificios urbanos de la manera más flexible, mejorando así significativamente la eficiencia de generación de energía.

¿Por qué es tan importante el ángulo?

El sol cambia de "altura" a lo largo del año y se mueve a lo largo del día. El ángulo de luz solar es moderado en primavera y otoño, alto en verano y bajo en invierno. En un sistema fotovoltaico de ángulo fijo, si el ángulo de inclinación se desvía demasiado del ángulo de radiación solar, se producirá una disminución de la luz efectiva y una disminución de la eficiencia de generación de energía.

Los datos muestran que por cada 10 grados de desviación del ángulo óptimo, la eficiencia de generación de energía disminuye aproximadamente entre un 3% y un 5% en promedio; Si se puede mantener el ángulo óptimo durante todo el año, la generación total de energía se puede aumentar en **10%\~25%**, lo cual es una ganancia muy considerable para el sistema de microbalcón.

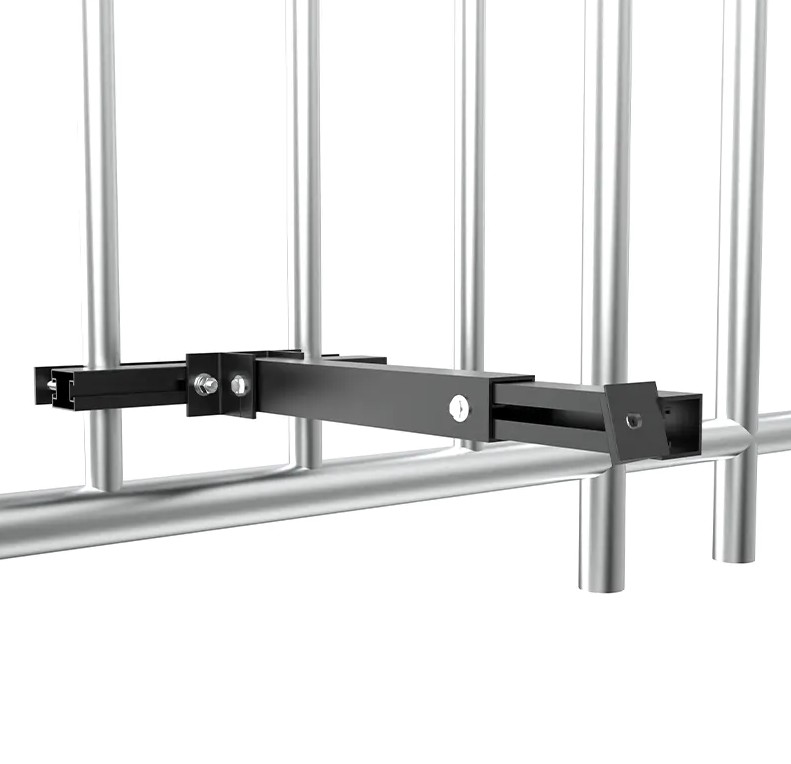

Estructura y principio del soporte de ángulo ajustable.

El soporte de ángulo ajustable utiliza una estructura mecánica específica para permitir que el componente gire o incline de manera flexible dentro de un rango determinado.

Los diseños comunes incluyen:

1.Soporte con engranaje bloqueado

El ángulo de inclinación se puede ajustar en unidades de 10° ajustando el punto de apoyo con una escala tipo engranaje. Después del ajuste, la estructura es estable y tiene buena resistencia al viento.

2. Soporte de pasador con múltiples orificios

El soporte tiene múltiples orificios y los usuarios pueden insertar pasadores para fijarlo en el ángulo correspondiente según sea necesario. Las ventajas son la simplicidad y el bajo costo.

3.Estructura de ajuste del ángulo del riel deslizante

La combinación de rieles guía deslizantes y varillas de ajuste en espiral puede lograr un ajuste de ángulo continuo, lo cual es adecuado para aplicaciones de alta gama que son sensibles a la luz.

4.Microsistema automático de seguimiento de luz (una pequeña cantidad de modelos de alta gama)

Utilice sensores de luz para ajustar el ángulo en tiempo real, similar a los "girasoles", pero el costo es alto y aún no se ha promocionado ampliamente en las escenas de los balcones de las casas.

Estos diseños tienen en cuenta las limitaciones de espacio del balcón. Para garantizar una estructura ligera y un funcionamiento sencillo, se maximiza la comodidad del ajuste del usuario y la estabilidad del sistema.

¿Cómo ajustar el ángulo según la temporada?

Una regla general simple es:

El mejor ángulo de inclinación ≈ latitud local ± ángulo de corrección estacional

Para balcones orientados al sur, este ajuste es muy eficaz; para balcones orientados al este u oeste, el ángulo y la dirección se pueden ajustar para optimizar el ángulo de recepción de la luz por la mañana o por la tarde.

Incluso si se ajusta sólo 2 a 3 veces al año, puede generar un aumento promedio anual de la generación de energía de más del 10%, especialmente en el norte o en áreas con cambios obvios en la luz, este beneficio es más significativo.

¿Cómo operan los usuarios comunes?

Mucha gente se preocupa: no soy electricista, ¿puedo utilizar estos soportes? De hecho, los modernos sistemas de montaje fotovoltaico para balcones han diseñado el mecanismo de ajuste del ángulo para que sea extremadamente simple, y los usuarios comunes pueden hacerlo por sí mismos:

El ajuste del ángulo solo requiere una llave o herramienta hexagonal, y el tiempo de operación es de 10 minutos;

El manual está equipado con una guía de ángulos, incluso con una escala y una tabla de ángulos estacionales recomendados;

Algunas empresas ofrecen "paquetes de servicios de ajuste de ángulo estacionales", donde técnicos profesionales visitan dos o tres veces al año para optimizar periódicamente el ángulo de inclinación para los usuarios. Esta es una extensión de servicio pensada para personas mayores o residentes a quienes no les resulta conveniente hacerlo.

El significado práctico de los "cazadores de luz" urbanos

En los sistemas fotovoltaicos de balcón urbano, el área de cada componente es limitada, por lo que es aún más importante exprimir la máxima eficiencia de generación de energía en el "área unitaria". El diseño de ángulo ajustable solo brinda la posibilidad de este ajuste fino.

*Para individuos: significa mayores retornos y períodos de recuperación más cortos;

* Para el sistema: significa estabilidad y eficiencia generales;

* Para la red de energía urbana: la mejora de la capacidad de generación de energía de cada microestación es un eslabón más fuerte en el sistema de energía distribuida;

En otras palabras, el ajuste del ángulo no es sólo un detalle técnico, sino también una manifestación de la gestión eficiente de la energía urbana.

No se preocupe por los edificios de gran altura en las ciudades: diseño de seguridad a prueba de viento y anticaídas

En ciudades con edificios altos, muchos residentes están ansiosos por probar la energía fotovoltaica en los balcones, pero a menudo se ven frenados por un problema práctico: los vientos en los rascacielos son fuertes, ¿se volarán los paneles solares? ¿Es seguro?

Esta es una preocupación muy razonable. Cuanto más alto sea el suelo, mayor será la velocidad del viento y mayor será el área de la fachada del edificio expuesta al viento. Una vez que no esté firmemente fijado, no sólo se dañará el equipo en sí, sino que también puede provocar graves accidentes de seguridad. Especialmente en áreas ventosas o con tifones frecuentes, las capacidades a prueba de viento y anticaídas del sistema fotovoltaico para balcón se han convertido en las principales consideraciones.

Afortunadamente, con el desarrollo de la tecnología y la mejora de los estándares, el nuevo sistema de montaje fotovoltaico para balcones ha integrado durante mucho tiempo la "seguridad" en su ADN de diseño y, a través de una variedad de detalles estructurales y optimización de materiales, garantiza que pueda ser tan estable como una montaña incluso en el entorno de gran altura de la ciudad.

¿Qué tan grande es la presión del viento a gran altitud?

Primero veamos un dato: en condiciones climáticas normales, la velocidad del viento en los pisos superiores al 10 puede ser entre un 30% y un 50% mayor que la del suelo; En caso de vientos fuertes, la presión instantánea del viento en edificios de más de 20 pisos puede alcanzar 400~800 Pa o incluso más. Esto equivale a una fuerza de tracción continua de 40-80 kg por metro cuadrado. Si la estructura es inestable, existe riesgo de que se caiga.

Por lo tanto, al diseñar un sistema fotovoltaico para balcón, es necesario partir de los tres aspectos de materiales, estructura y método de conexión para garantizar que tenga la capacidad de resistir la presión del viento y los riesgos de caídas durante mucho tiempo.

Sistema Wind-lock: haga que el soporte esté "apretado y no suelto"

en moderno sistema de montaje fotovoltaico para balcón s, generalmente se introduce la estructura de bloqueo de viento (soporte de bloqueo de viento). Es un mecanismo de sujeción y sujeción múltiple para garantizar que los componentes no se sacudan, se levanten ni se deslicen bajo la acción del viento.

Los diseños comunes incluyen:

*Bloqueo de tira de presión de doble capa: las partes superior e inferior del marco del componente se fijan con tiras de presión, que no solo presionan el panel, sino que también mejoran la estabilidad del marco general;

* Hebilla mecánica para morderse los dientes: la viga principal del soporte y el brazo de instalación están conectados a través de la "estructura de mordida", y la cerradura se presiona cada vez más en condiciones de viento fuerte;

* Combinación de arandela de resorte de tuerca antiaflojamiento: utilice sujetadores con rendimiento a prueba de golpes, que no son fáciles de aflojar incluso con vibraciones prolongadas;

* Estructura de bisagra invisible: algunos soportes de ángulo ajustables tienen bisagras incrustadas a través del eje giratorio y se coloca una bayoneta, que es fácil de ajustar y garantiza la resistencia de la fijación.

El concepto de diseño de estas estructuras es similar al de las piezas de las alas de los aviones o a los conectores de los puentes, lo que garantiza que no se afloje ni se rompa en el punto de concentración de la tensión, resistiendo así eficazmente la presión continua y el impacto repentino causado por los fuertes vientos.

Dispositivo anticaída: múltiples garantías, sin peligros ocultos

Además de la protección contra el viento, también es necesario evitar "caídas". Especialmente en edificios de gran altura, una vez que se caiga el equipo fotovoltaico instalado en el balcón, las consecuencias serán desastrosas. Por lo tanto, los sistemas modernos generalmente cuentan con un mecanismo de protección secundario contra caídas.

Los componentes principales incluyen:

* Cable anticaída de acero inoxidable: Cada panel fotovoltaico o soporte se conecta al cuerpo del balcón a través de un cable de acero inoxidable. Incluso si la fijación principal se afloja accidentalmente, también puede desempeñar el papel de "cuerda de seguridad" para evitar caídas.

* Sistema de gancho autoblocante: similar a la estructura de gancho utilizada por los trabajadores a gran altura, se bloquea automáticamente en la barandilla del balcón o en la estructura de la pared cuando se instala el componente. Una vez que la carga cambia, se bloquea automáticamente para mejorar la seguridad redundante.

* Diseño de perno de límite: se establece un dispositivo de límite al final de la instalación para evitar el deslizamiento general incluso si la posición se desplaza debido al envejecimiento estructural o un terremoto.

Este mecanismo de doble seguro del "sistema anticaída de la estructura principal" se acerca hasta cierto punto al concepto de seguridad del sistema de cuerda para escalar. Incluso si sucede lo peor, no se saldrá de control.

El material ligero también es la clave de la seguridad

No piense erróneamente que "lo pesado es seguro". En escenarios de uso en edificios de gran altura, los materiales livianos y de alta resistencia son una opción más razonable. En la actualidad, el montaje fotovoltaico convencional en balcones utiliza principalmente los siguientes materiales:

* Aleación de aluminio de alta resistencia (como 6063-T5): baja densidad, alta resistencia, buena resistencia a la oxidación, adecuada para exposición prolongada al ambiente exterior;

* Acero al carbono galvanizado en caliente: después de un tratamiento especial anticorrosión, tiene ventajas tanto de peso como de resistencia y se usa ampliamente en el marco de carga principal;

* Sujetadores de acero inoxidable: capacidad anticorrosión extremadamente fuerte, las piezas clave no se oxidan ni se pelan fácilmente;

Mediante la combinación de selección de materiales y optimización estructural, el sistema fotovoltaico del balcón puede mantener la resistencia y al mismo tiempo evitar cargas adicionales innecesarias en el edificio, lo que supone un equilibrio entre seguridad y practicidad.

Estética y practicidad: fuerte integración arquitectónica

A medida que la energía fotovoltaica en los balcones entra en la vida de los residentes urbanos, además de la eficiencia de la generación de energía y la seguridad de la instalación, otro "obstáculo" que no se puede ignorar es el problema de la apariencia.

en moderno cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Del "estilo industrial" al "lenguaje arquitectónico"

Los primeros sistemas de soportes fotovoltaicos para balcones a menudo se originaban en escenas industriales, buscando resistencia y función, pero ignorando la experiencia visual del entorno residencial. La gruesa estructura de acero, el cableado desordenado y los componentes expuestos no sólo son antiestéticos, sino que a menudo también provocan obstrucción de la propiedad o disputas vecinales.

Para resolver este problema, los modernos sistemas de soporte fotovoltaico para balcones introducen gradualmente el "lenguaje arquitectónico":

* Líneas simples y estructura ligera: la forma general tiende a ser minimalista, evitando estructuras cruzadas complejas, de modo que la gente no pueda decir desde la distancia que "este es un sistema fotovoltaico";

* Diseño de perno oculto y tira de presión: al ocultar los puntos de conexión y las placas de presión, se conserva una apariencia limpia y ordenada;

* Tratamiento de color uniforme: la superficie del soporte utiliza gris mate, blanco plateado, negro y otros colores cercanos a la fachada del edificio, que no son abruptos ni dominan;

* Ajuste la geometría del balcón: De acuerdo con la relación de aspecto común del balcón, el grosor de la barandilla, el estilo de la esquina y otras formas de soporte prefabricados, se puede "integrar" después de la instalación.

Esta transformación del "lenguaje de fabricación" al "lenguaje arquitectónico" es un paso importante para que la energía fotovoltaica en balcones se integre verdaderamente en el estilo de vida de los residentes.

Diseño de soporte invisible: el equipo de generación de energía "desaparece"

Para reducir aún más la sensación de equipamiento, se adoptan una variedad de conceptos de diseño "invisibles" en la estructura del soporte para hacer que el sistema fotovoltaico sea visualmente lo más débil posible:

1. Diseño integrado con borde plegado: después de fijar la viga principal del soporte a la barandilla o pared, el borde se pliega en la estructura fija y casi no hay protuberancias obvias desde la distancia.

2.Esqueleto ligero hueco: se cancela la placa posterior sellada tradicional y se adopta la estructura hueca para reducir el peso y reducir la obstrucción, haciendo que los componentes parezcan más "transparentes".

3.Moldura modular integrada: los cables y conectores originalmente expuestos están integrados en el esqueleto del soporte y la "sensación de sala de máquinas" causada por las líneas expuestas se evita mediante el embalaje integrado.

4.Optimización del ángulo de inclinación asimétrico: para balcones con diferentes orientaciones norte-sur y este-oeste, se adopta un diseño asimétrico para hacer que el ángulo de inclinación del componente sea más natural en la estructura y formar una relación de extensión continua con la pared.

Estos diseños hacen que la fotovoltaica del balcón ya no sea una "central eléctrica colgada fuera de la ventana", sino una parte oculta en la escena de la vida, teniendo en cuenta tanto la función como la belleza.

Adaptarse a los paneles fotovoltaicos ultrafinos: la delgadez también es una forma de belleza

No basta con que el soporte tenga un buen aspecto, los propios componentes también deben estar a la altura. La nueva generación de sistemas de balcones utiliza generalmente paneles fotovoltaicos ultrafinos, translúcidos o completamente negros, que se parecen más a "materiales de construcción" que a "equipos de generación de energía" en términos de expresión visual.

Componentes de vidrio ultrafinos (3\~4 mm): el grosor es aproximadamente un 40 % menor que el de los componentes tradicionales y la presión visual es menor después de la instalación, lo que es adecuado para barandillas de balcones o paredes en voladizo.

Componentes translúcidos: Algunas áreas son transmisoras de luz, de modo que el balcón aún puede retener canales de luz natural, teniendo en cuenta las funciones de plantación, ventilación e iluminación.

Componentes negros integrados: utilizando marcos completamente negros y revestimientos no reflectantes, la textura general del espejo oscuro combina perfectamente con fachadas exteriores residenciales modernas de vidrio o metal.

Una vez que estos componentes se combinan con el soporte, la apariencia es casi como una pieza de vidrio decorativo o cortavientos, en lugar de un "panel solar" tradicional, que es más fácilmente aceptado por los residentes, las propiedades y los arquitectos.

Impacto social de la integración arquitectónica

Mejorar el aspecto de los sistemas fotovoltaicos de balcones no es sólo una cuestión estética, sino también una fuerza impulsora práctica. Muchos proyectos piloto urbanos han encontrado que:

* La aparición está coordinada y la aceptación de los residentes ha aumentado aproximadamente un 60%;

* La administración de la propiedad ya no se opone firmemente y la actitud de apoyo a la instalación es más positiva;

* Los diseñadores arquitectónicos han comenzado a considerar activamente la solución "integrada" de componentes fotovoltaicos y a incorporarlos en la estructura del edificio.

* Una vez que pase de "posteriormente enchufable externo" a "parte del edificio", la energía fotovoltaica para balcones podrá pasar de una instalación espontánea a pequeña escala a un diseño urbano a gran escala.
