Sistema de montaje fotovoltaico del techo

Ideas de diseño y práctica de ingeniería del sistema de montaje fotovoltaico en el techo en fotovoltaicos distribuidos

El papel y el posicionamiento funcional del sistema de montaje fotovoltaico del techo
El soporte fotovoltaico del techo no solo sirve como plataforma de instalación para módulos fotovoltaicos, sino que también necesita cumplir con las siguientes funciones centrales:
*Fijación estructural: fije de manera confiable los módulos fotovoltaicos en la superficie del techo para evitar el desplazamiento o la caída causada por fuerzas externas como la carga del viento y la carga de nieve;
*Ajuste de ángulo: al establecer razonablemente el ángulo y la dirección de inclinación, la eficiencia de recepción de la luz se mejora, aumentando así la generación de energía;
*Adapte a la estructura del techo: hacer frente a diferentes formas de techo como concreto, baldosas de acero en color, baldosas glaseadas, etc., para lograr una conexión estable;
*Antiespage y anticorrosión: asegúrese de que el techo no esté dañado y resistir la corrosión y la oxidación en entornos al aire libre a largo plazo;
*Fácil de instalar y mantener: el diseño estructural debe tener en cuenta la eficiencia del ensamblaje en el sitio y la conveniencia de la operación y el mantenimiento posteriores.
Dongsheng New Energy usa el Sistema de montaje fotovoltaico del techo Como la unidad de soporte básica, y la diseña de múltiples dimensiones de rendimiento estructural, tecnología de materiales y entorno de uso, esforzándose por lograr un equilibrio entre la seguridad y la economía del sistema general.

Diseño de clasificación del sistema para diferentes tipos de techos
Debido a las diferencias significativas en las estructuras del techo, el sistema de soporte debe clasificarse en escenas al comienzo del diseño. Taizhou Dongsheng New Energy ha establecido un sistema de solución de soporte para los siguientes tipos de techos típicos:

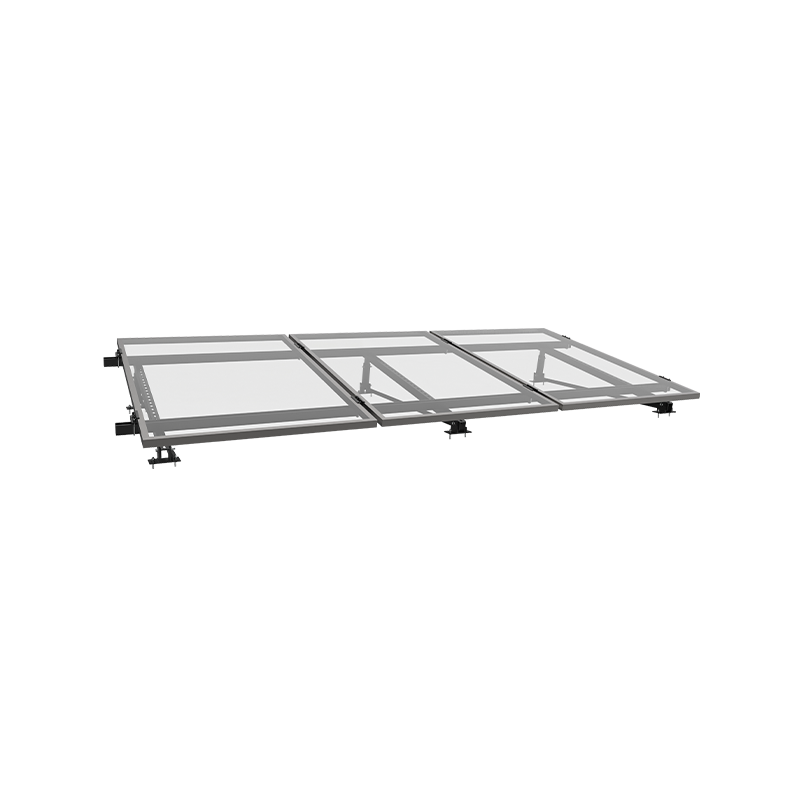

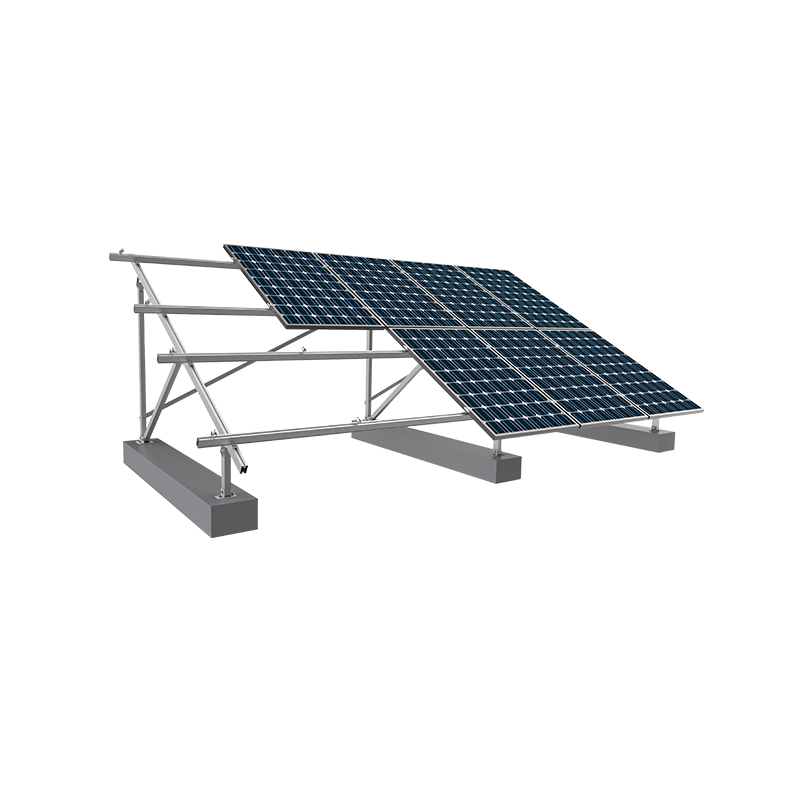

Sistema de soporte de techo plano de concreto
* Dos estructuras, fijas y ajustables: utilizando el contrapeso del muelle de cemento, fijación de pernos de expansión o refuerzo de pernos de anclaje químico;
* Diseño integrado de la estructura del haz base y diagonal: estabilidad mejorada;
* Adecuado para una inclinación óptima orientada al sur: maximizar la utilización de la luz.

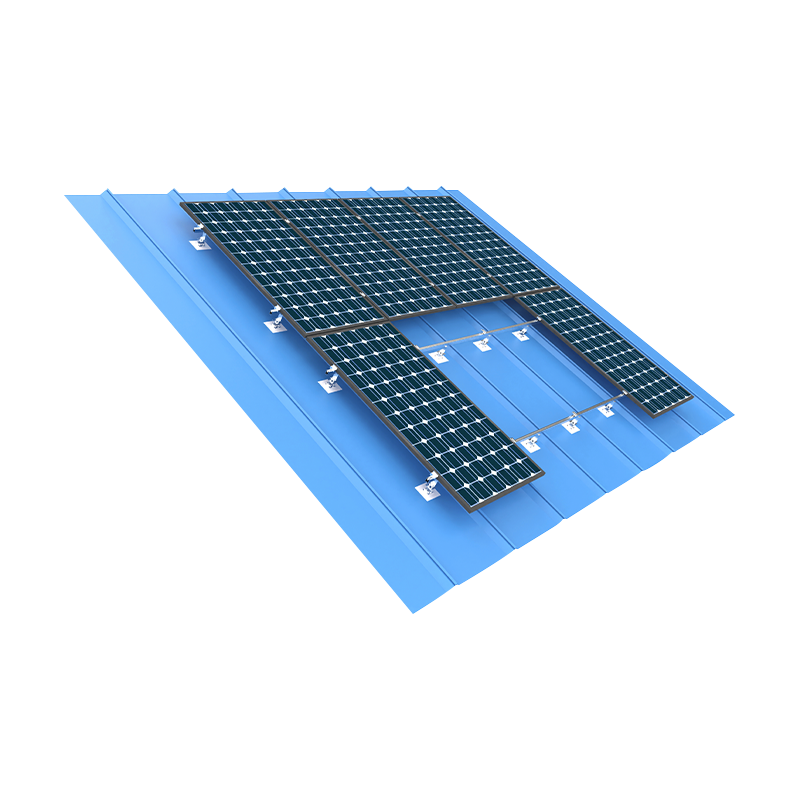

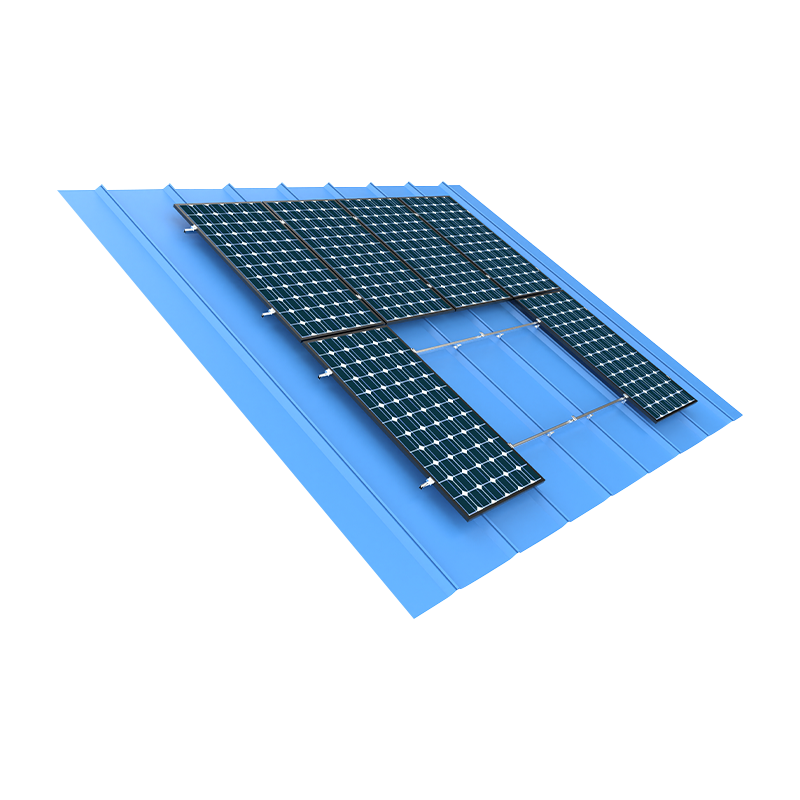

Sistema de soporte de techo de baldosas de acero color
* Solución de conexión de tipo de abrazadera: evite perforar el techo y reduzca el riesgo de fuga de agua;
* Combinación modular de vigas horizontales y verticales: conveniente para que los trabajadores se ensamblen rápidamente;
* Materiales livianos: reduzca la carga en el techo mientras tiene en cuenta la seguridad estructural.

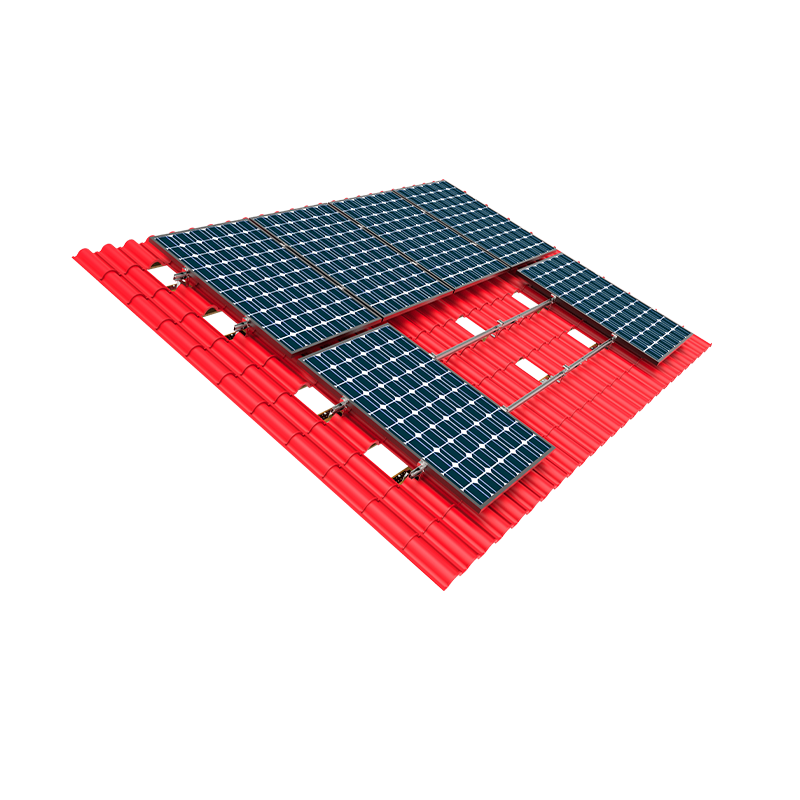

Sistema de montaje fotovoltaico de techo de azulejos
* Diseño de fijación de tipo de gancho: se adapte a diferentes tipos de azulejos, como azulejos glaseados, pequeñas baldosas verdes, etc.;
* Método de soporte de puntos: proteger la estructura del techo original y mejorar la capacidad de ventilación;
* Matriota de piezas estructurales impermeables: reduzca el riesgo de penetración del agua de lluvia.
Cada sistema se personaliza de acuerdo con la estructura real del techo, la presión del viento de ubicación geográfica, la densidad de instalación y otras condiciones para garantizar la seguridad de la seguridad y el servicio del proyecto.

Tecnología de materiales y diseño de protección de superficie
El soporte del techo está expuesto al entorno externo durante mucho tiempo, y factores como el viento, la lluvia, los rayos ultravioleta y la contaminación pueden causar fácilmente la corrosión y el envejecimiento. Por lo tanto, la fiabilidad de los materiales y el tratamiento de la superficie afecta directamente la vida útil del sistema. Dongsheng New Energy adopta los siguientes estándares en selección y proceso de materiales:
*Soporte de aleación de aluminio (6005-T5): tiene las características de alta resistencia, peso ligero, resistencia a la corrosión, etc., adecuado para los requisitos de carga de luz de los techos;
*Acero galvanizado en caliente: comúnmente utilizado en sistemas de techos industriales que requieren mayor resistencia, y el grosor de la capa galvanizada cumple con los requisitos de anticorrosión estándar nacional;
*Conectores de acero inoxidable: utilizado para pernos, ganchos, abrazaderas y otras partes para garantizar una conexión estable;
*El tratamiento de anodización/proceso de galvanización en caliente: extienda la vida útil de la resistencia a la corrosión de la superficie, especialmente adecuada para la playa, la alta humedad y otras áreas.
Todos los materiales de Taizhou Dongsheng New Energy han aprobado la certificación del sistema de calidad ISO, y se ha establecido una estricta inspección de materiales entrantes y un mecanismo de control por lotes para garantizar la consistencia del producto.

Concepto de diseño integrado: desde una encuesta preliminar hasta mantenimiento posterior
Dongsheng Nueva energía se adhiere al concepto de servicio integrado en el sistema de soporte del techo, que cubre todo el proceso del ciclo de vida de soporte fotovoltaico:
Etapa preliminar: encuesta y análisis estructural
* Obtenga el diagrama de la estructura del techo, el material y la capacidad de carga a través de la encuesta de campo en el sitio;
* Combinar datos de presión del viento y carga de nieve para realizar simulación estructural y análisis de fuerza;
* Dibujos de construcción de salida, libros de cálculo de carga y facturas de materiales.
Etapa a mitad de período: guía de suministro e instalación
* Proporcionar un sistema de soporte modular previamente ensamblado para reducir la dificultad del ensamblaje manual en el sitio;
* Paquete y suministro de acuerdo con el sitio de construcción para mejorar la eficiencia del diseño;
* Proporcionar orientación técnica remota o envío de ingenieros en el sitio para ayudar a las unidades de construcción a completar con éxito el ensamblaje.
Etapa tardía: soporte de inspección y mantenimiento del sistema
* Proporcionar sugerencias regulares de inspección estructural;
* Proponer ciclos de mantenimiento y métodos de mantenimiento para diferentes materiales y métodos de conexión;
* Establecer archivos técnicos del cliente para facilitar la trazabilidad posterior y el reemplazo de componentes.

Práctica de proyecto y comentarios de los clientes para acumular experiencia
Desde su establecimiento en 2009, Taizhou Dongsheng New Energy ha emprendido miles de proyectos fotovoltaicos en la azotea en el hogar y en el extranjero, incluyendo:
*Proyectos fotovoltaicos en la azotea del parque industrial;
*Techos solares de edificios públicos como escuelas y hospitales;
*Proyectos fotovoltaicos distribuidos residenciales;
*Soluciones de soporte personalizadas para proyectos de la azotea de fábrica en el extranjero.
A través de la verificación real de la ingeniería, Dongsheng ha mejorado continuamente los estándares de diseño, la eficiencia de instalación mejorada y las relaciones de conexión de materiales optimizadas, formando un conjunto completo de sistemas de diseño y construcción escalables.

Tendencias futuras y direcciones de optimización del sistema
Con el aumento continuo de las políticas fotovoltaicas distribuidas y la mejora de la construcción de estándares de ahorro de energía, los sistemas de soporte fotovoltaico en la azotea muestran las siguientes tendencias de desarrollo:
*Desarrollo ligero: reducir el peso estructural a través de nuevos materiales de aleación o materiales compuestos de alta resistencia;
*Plataforma de selección inteligente: la selección futura del soporte dependerá del modelo de construcción digital y el software de simulación de carga para generar automáticamente un diseño estructural;
*Diseño integrado con la estructura del edificio: el sistema BIPV requiere soportes para tener en cuenta tanto la estética como las capacidades impermeables;
*Producción y reciclaje verde: el reciclaje de materiales y la tecnología de fabricación verde se convertirán en preocupaciones emergentes.
Taizhou Dongsheng New Energy continúa invirtiendo en investigación y desarrollo, y optimiza continuamente la confiabilidad del sistema, la adaptabilidad y la conveniencia de instalación para apoyar la implementación de proyectos de la azotea más diversificados.

Cómo equilibrar la eficiencia de la instalación y la seguridad de la operación en el sistema de montaje fotovoltaico en la azotea

Definición y función del sistema de montaje fotovoltaico del techo
El Sistema de montaje fotovoltaico del techo es una estructura de instalación que fija los módulos de células solares en el techo. Sus funciones básicas incluyen:
*Función de fijación y soporte: garantizar la estabilidad estructural de los módulos fotovoltaicos en condiciones naturales como la carga del viento y la carga de nieve;
*Función de optimización de ángulo: mejorar la eficiencia de la luz al ajustar la inclinación de los módulos;
*Función de protección estructural: reducir el daño del entorno externo al sistema fotovoltaico y garantizar la operación a largo plazo;
*Adaptabilidad cooperativa del edificio: el diseño del soporte debe considerar completamente factores como el material de construcción, la capacidad de carga y la estructura de drenaje.
El sistema de soporte del techo de Dongsheng New Energy tiene en cuenta factores como la mecánica estructural, la eficiencia de la estación de energía fotovoltaica y la conveniencia de construcción en el sitio, y lo promueve para formar una solución sistemática en múltiples aplicaciones de techo.

Soluciones del sistema de soporte correspondientes a diferentes tipos de techos
Los techos son diversos, y diferentes estructuras de edificios tienen diferentes requisitos de diseño para los soportes. Dongsheng New Energy combina materiales de techo y requisitos de carga para proporcionar las siguientes soluciones típicas del sistema de soporte:
Sistema de soporte de techo plano de concreto
*La estructura fija se usa principalmente, y los pernos de expansión a menudo se usan para anclar o pilares de contrapeso para la fijación;
*El ángulo entre el soporte y el componente es ajustable, que es adecuado para el diseño de inclinación orientada al sur;
*Consideraciones de diseño resistentes al viento, de acuerdo con el método de disposición de la matriz de componentes del coeficiente de carga de la carga del viento;
*Adecuado para parques industriales, edificios de oficinas y techos de edificios públicos, conveniente para la instalación a gran escala.
Sistema de soporte de techo de baldosas de acero de color
*Use abrazaderas especiales para que se ajusten con baldosas corrugadas para evitar penetrar en la estructura del techo y reducir el riesgo de fuga de agua;
*El diseño modular de vigas y vigas longitudinales es adecuado para azulejos de diferentes especificaciones;
*Adecuado para edificios de estructura de acero ligero, como fábricas y almacenes de logística, con bajos requisitos para el rodamiento de carga del techo.
Sistema de soporte de techo de baldosas/baldosas esmaltadas
*Sistema de instalación de gancho personalizado para lograr una conexión estable con mosaicos;
*El soporte de contacto puntual se utiliza para reducir el daño a los mosaicos originales;
*Se requieren medidas impermeables para garantizar que el rendimiento general impermeable del techo no se reduzca después de instalar los componentes.
Dongsheng New Energy asegura que los diferentes tipos de techos puedan coincidir con el sistema de soporte apropiado a través de una encuesta en el sitio y un diseño personalizado, mejorando la adaptabilidad de la instalación y la estabilidad del sistema.

Puntos de diseño material y estructural
Los soportes del techo están expuestos a entornos al aire libre durante mucho tiempo y deben tener las propiedades básicas de la resistencia a la corrosión, la resistencia al envejecimiento y la alta resistencia. Dongsheng Nueva energía se adhiere a los siguientes principios en el diseño material y estructural:
Normas de selección estándar
Brackets de aleación de aluminio (como 6005-T5): adecuado para techos sensibles al peso con fuerte resistencia a la corrosión;
Soportes de acero de carbono galvanizado en caliente: adecuado para escenas que requieren alta resistencia a la carga del viento y alta rigidez;
Los sujetadores de acero inoxidable (como 304/316): mejoran la resistencia a la corrosión de los conectores en ambientes de alta humedad.

Diseño de tratamiento de superficie y resistencia a la corrosión
*Anodizante (para aleaciones de aluminio) o galvanización en caliente (para acero);
*El grosor de recubrimiento estándar se controla en el rango de 60-80 μm para aumentar el período de resistencia a la corrosión;
*Diseño del anillo de sellado de perno y conector para evitar que el agua de lluvia penetre y corroe la base del tornillo.
A través de la selección de material científico y el diseño de protección estructural, la vida útil del sistema de soporte puede alcanzar más de 20 años, lo que básicamente coincide con el ciclo de operación de los módulos fotovoltaicos.

Proceso de servicio del sistema integrado
Dongsheng New Energy no solo proporciona productos, sino que también construye un sistema de servicio integrado que cubre todo el ciclo del proyecto, formando un soporte de circuito cerrado de la planificación temprana a un mantenimiento posterior:
Encuesta del sitio y formulación del plan
*Combinado con dibujos de estructura del techo y datos medidos;
*Llevar a cabo la presión del viento, el cálculo de la carga de nieve y la simulación de inclinación;
*Diseño del soporte de salida y dibujos de construcción.
Guía de coincidencia de material y construcción
*Todos los componentes están numerados y clasificados antes de abandonar la fábrica;
*Proporcionar manuales de instalación detallados y sugerencias de construcción en el sitio;
*Envíe los ingenieros al sitio para guiar el proceso de instalación cuando sea necesario.
Operación y mantenimiento y soporte postventa
*Proporcionar sugerencias diarias de inspección y mantenimiento;
*Suministra completamente las piezas de repuesto y admite el reemplazo rápido;
*Establecer archivos del proyecto del cliente para facilitar el seguimiento técnico a largo plazo y el análisis de retroalimentación.
Dongsheng New Energy se basa en muchos años de experiencia en proyectos para expandir el sistema de soporte del techo de "suministro de productos individuales" a "entrega general del sistema" para reducir los costos de coordinación del proyecto para los clientes.

Acumulación de casos de práctica de proyecto y comentarios técnicos
Dongsheng New Energy ha participado en una gran cantidad de proyectos reales, cubriendo:
*Techos de plantas industriales en Jiangsu, Anhui, Shandong y otras regiones;
*Proyectos de instalación de techo fotovoltaico en áreas residenciales urbanas;
*Proyectos de la estación de energía solar en los techos de edificios públicos;
*Suministro de componentes de soporte de techo de exportación en pedidos en el extranjero.
Estos datos prácticos proporcionan soporte de datos y comentarios técnicos para Dongsheng para optimizar continuamente las soluciones de diseño, mejorar los detalles del proceso y mejorar las capacidades de adaptación en el sitio.

Tendencia de desarrollo del sistema de soporte de techo
Con la expansión continua del mercado fotovoltaico y la evolución continua de las especificaciones del edificio, el sistema de soporte del techo muestra las siguientes tendencias:
*Integración estructural: en el futuro, el soporte se formará integralmente con los materiales de construcción del techo para reducir el costo de instalación posterior;
*Industrialización del ensamblaje: mejorar la eficiencia del ensamblaje a través de la producción estandarizada y modular;
*Plataforma de diseño inteligente: utilice modelos digitales y sistemas BIM para selección automática y análisis mecánico;
*Concepto de fabricación verde: promover el uso de materiales reciclables y responder a las políticas de protección del medio ambiente.
*Dongsheng New Energy está explorando activamente nuevos materiales e iterando el diseño estructural para hacer arreglos tempranos para responder a los cambios del mercado.
